油浸式感應調壓器
油浸式感應調壓器
所屬分類：調壓器

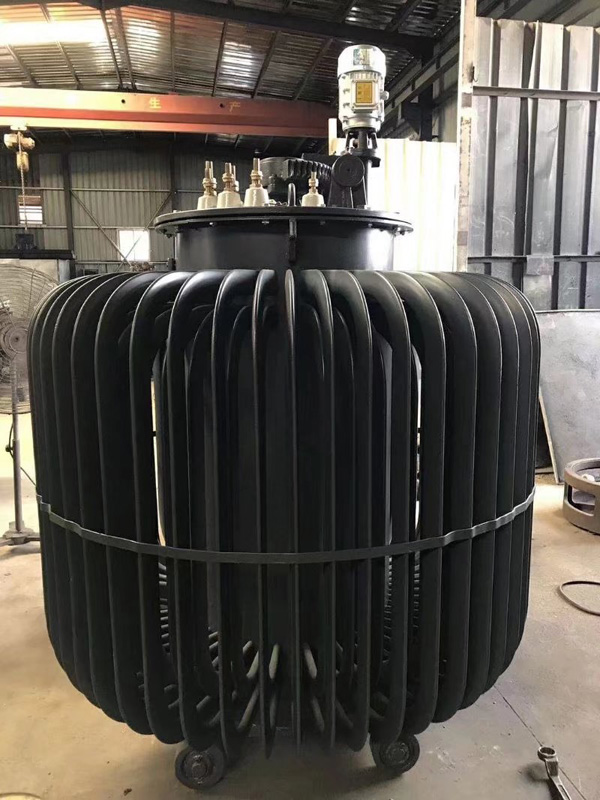

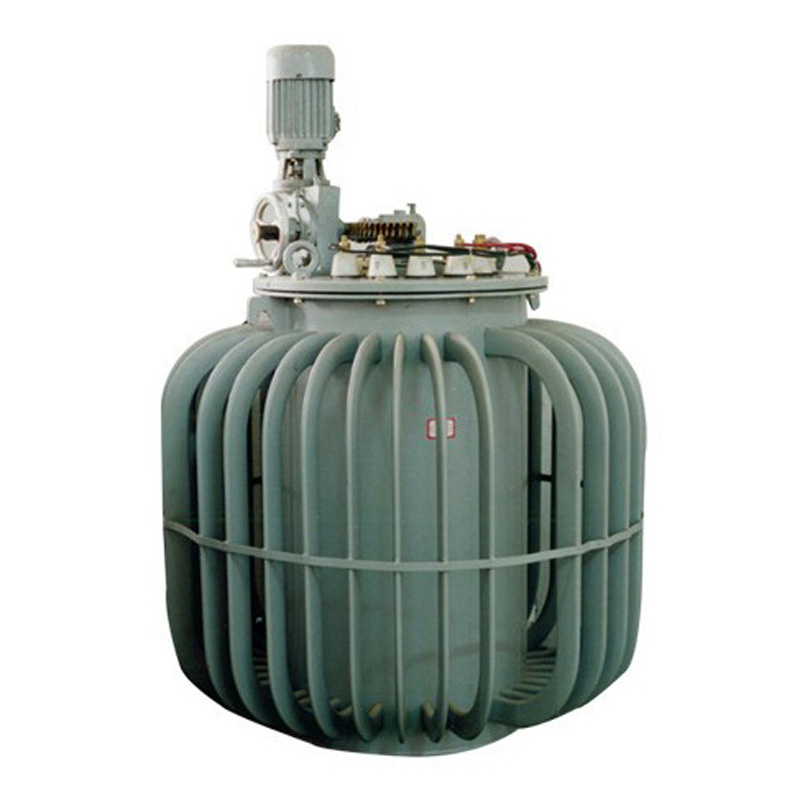

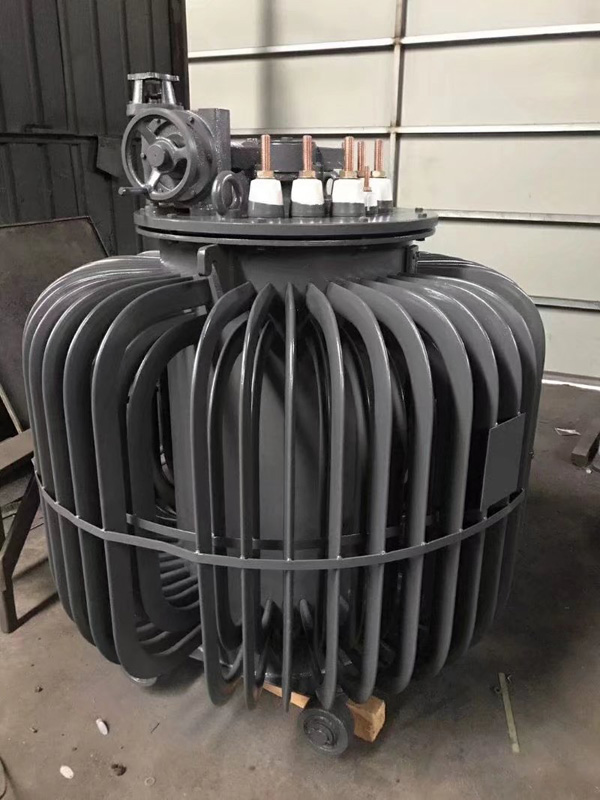

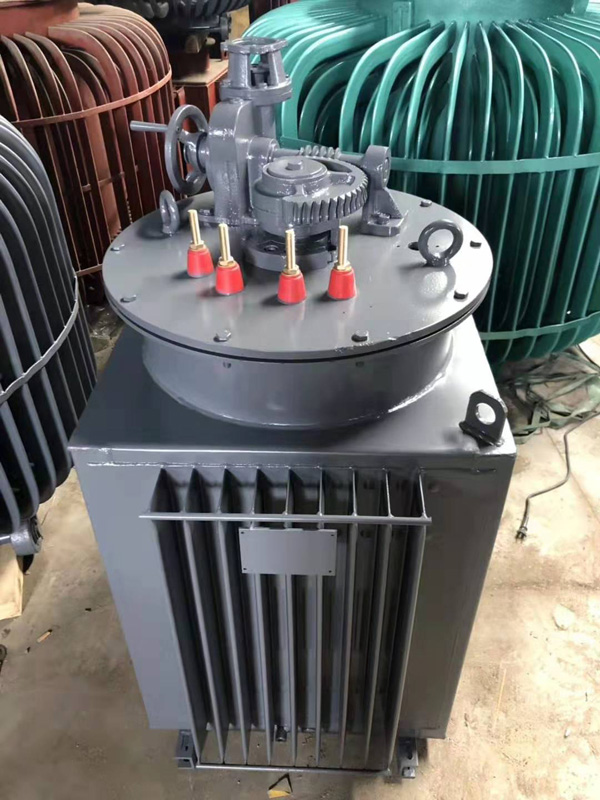

TSJA、TDJA油浸式感應調壓器

1、概述

TSJA、TDJA油浸式感應調壓器，是一種結構與堵轉的繞線式異步電動機相類似，當連續改變定子與轉子間的相對角位移時，其輸出電壓也可以連續改變的調壓器。當輸入電壓恒定時，可無極平滑地調節負載電壓。電壓范圍有0-180V,0-380V,0-420V,0-500V,0-650V,0-900V,0-1200V等，特殊電壓產品可按用戶需求精心設計與制造。

溫州同邁油浸式感應調壓器具有輸出波形好、調整電壓范圍廣、無觸點調節、效率高、過載能力強、故障少、壽命長、使用簡單、維修方便等優點。能在帶負荷情況下，無級、平滑、連續地調節輸出電壓。適用于電解、電鍍、電機電器試驗、冶煉、電爐控溫、變壓器、整流設備配套、發電機勵磁、蓄電池、高頻機、化工、紡織、通訊、軍工、機械制造等工礦企事業單位作為調節電壓及電氣設備的試驗電源等不同的設備適用。

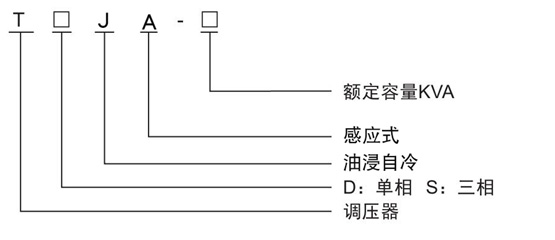

2、型號及其含義

3、適用條件

在下列條件下，本產品能長期連續運行。

1． 海拔高度不超過1000米；

2． 周圍介質溫度不高于+40℃；

3． 空氣相對濕度不大于85%；

4． 不含有化學腐蝕性氣體及導電粉塵的環境中；

5． 無爆炸危險的氣體環境中；

6． 戶內使用。

本產品的溫升標準為：油面溫升55℃，（在周圍介質溫度為40℃時，油面最高溫度不允許超過95℃），繞組溫升65℃鐵心溫升80℃。


4、主要技術參數

1.產品名稱：三相油浸式感應調壓器。

2.型號：TSJA三相、TDJA單相

3.額定容量：100KVA~1600KVA

4.輸入電壓：三相380V

5.輸出電壓：0-420V,0-500V,0-650V可調（可定制）

6.頻率：50Hz/60Hz

7.繞組溫升：小于65K

8.油面溫度升高：<55K

9.核心結構：環型。

10.相對濕度：<95％;

11.環境溫度：-15℃ -  + 40℃

12.效率：95％以上

13.絕緣等級：A級。

14.過載能力：瞬時過載能力120％（10分鐘內）。

15.冷卻方式：油浸自冷卻

16.電氣連接方式：感應自動耦合

17.抗電強度：2000V/min

18.絕緣電阻：20MΩ

19.噪音：≤80分貝

20.電壓調節模式：電機調速和手動電壓調節。

型號

額定輸出容量 (KVA)

輸入電壓 (V)

輸出電壓范圍 (V)

額定輸出電流(A)

空載電流(A)

總損耗(W)

外形尺寸 (cm)

重量 (kg)

TSJA-100

100

380

0-420

137

25

5000

Φ105×166

1200

TSJA-100

100

380

0-380

152

26

5200

Φ105×166

1200

TSJA-100

100

380

0-220

262

29

5800

Φ120×166

1300

TSJA-100

100

380

0-180

321

30

6000

Φ120×166

1300

TSJA-125

125

380

0-650

111

23

4750

Φ105×166

1200

TSJA-125

125

380

0-500

144

28

5600

Φ120×166

1300

TSJA-125

125

380

0-420

172

30.5

6000

Φ120×166

1300

TSJA-140

140

380

0-650

124

25

5150

Φ120×166

1300

TSJA-140

140

380

0-500

162

30.5

6150

Φ120×166

1300

TSJA-140

140

380

0-420

192

33.5

6500

Φ120×166

1300

TSJA-160

160

380

0-650

142

28

5600

Φ120×166

1300

TSJA-160

160

380

0-500

185

34.5

6700

Φ120×166

1300

TSJA-160

160

380

0-420

220

37.5

7500

Φ120×166

1300

TSJA-160

160

380

0-380

243

39

7800

Φ120×166

1300

TSJA-180

180

380

0-650

160

30.5

6150

Φ120×166

1300

TSJA-200

200

380

0-650

178

34.5

6700

Φ120×166

1300

TSJA-200

200

380

0-500

231

42.5

8500

Φ142×171

1800

TSJA-200

200

380

0-420

275

46

9000

Φ142×171

1800

TSJA-200

200

380

0-380

304

47.5

9200

Φ142×171

1800

TSJA-225

225

380

0-650

200

37.5

7700

Φ127×171

1700

TSJA-250

250

380

0-650

222

42.5

8500

Φ142×171

1800

TSJA-250

250

380

0-500

289

51.5

10000

Φ142×171

1800

TSJA-250

250

380

0-420

344

56

10600

Φ152×209

2800

TSJA-280

280

380

0-650

249

46

9100

Φ142×171

1800

TSJA-315

315

380

0-650

280

51.5

10000

Φ152×209

2800

TSJA-315

315

380

0-500

364

63

11800

Φ152×209

2800

TSJA-315

315

380

0-420

433

69

12600

Φ152×209

2800

TSJA-315

315

380

0-380

479

71

13000

Φ152×209

2800

TSJA-350

350

380

0-650

311

56

10800

Φ152×209

2800

TSJA-400

400

380

0-650

355

63

11800

Φ152×209

3000

TSJA-400

400

380

0-500

462

77.5

14000

Φ152×209

3300

TSJA-400

400

380

0-420

550

85

15000

Φ152×209

3300

TSJA-450

450

380

0-650

400

69

13000

Φ152×209

3300

TSJA-500

500

380

0-650

444

77.5

14000

Φ152×209

3300

TSJA-500

500

380

0-500

577

82

14000

Φ152×215

3500

TSJA-500

500

380

0-380

759

84

15000

Φ152×215

3500

TSJA-630

630

380

0-650

560

95

17000

Φ158×258

6000

TSJA-630/6

630

6000

0-6300

57.7

8

17000

Φ158×258

6500

TSJA-630/10

630

10000

0-10500

34.6

5

18000

Φ158×258

6500

TSJA-800

800

380

0-650

711

115

19000

Φ173×258

6500

TSJA-800/6

800

6000

0-6300

73.3

9.8

20000

Φ215×275

8500

TSJA-800/10

800

10000

0-10500

44

6.2

21200

Φ215×275

8500

TSJA-1000

1000

380

0-650

888

140

22400

Φ172×258

7000

TSJA-1000/6

1000

6000

0-63000

91.6

11.8

23600

Φ215×275

8500

TSJA-1000/10

1000

10000

0-10500

55

7.5

25000

Φ215×275

8500

TSJA-1250

1250

380

0-650

1110

175

26500

Φ215×275

8500

TSJA-1250/6

1250

6000

0-6300

115

14.5

28000

Φ215×275

9000

TSJA-1250/10

1250

10000

0-10500

68.7

9.3

30000

Φ215×275

9000

TSJA-1600

1600

380

0-650

1421

212

31500

Φ215×275

9000


5、安裝使用與維護

1.     調壓器的機座必須良好接地。以確保人身的設備安全。

2.     調壓器的四周應留有足夠空間，以利通風散熱和維護。

3.     新安裝或長期未使用的調壓器，需用 1000 伏兆歐表（6 千伏及以上電壓級次產品用

2500 伏兆歐表）測量繞組對地、繞組之間（對雙圈式）的絕緣電阻。換算到調壓器出廠溫度時的絕緣電阻值，如小于工廠測定值的 70%，應進行熱烘處理，處理方法一般可用帶電烘燥法或吊出器身送入烘房烘燥。絕緣電阻對溫度的換算系數如下表：

絕緣電阻換算系數

1．2

1．5

1．8

2．3

2．8

3．4

4．7

溫差℃（t2-t1）

5

10

15

20

25

30

35

注：表中 t1 為測定時溫度，t2 為出廠試驗時溫度，當溫差為負值時取表中數據之倒數。

4.     使用前同邁調壓器須作如下檢查：

（1）  同邁調壓器名牌上標定的輸入電壓應與電源電壓相同，同邁調壓器銘牌上標定的負載電壓調節范圍應與使用要求相符。

（2）  手動調節時，傳動機構在調節過程中，應該轉動靈活，輕重均勻。

（3）  電動調節時，伺服電動機運轉方向應與調壓器上的“升壓”、“降壓”的指示標牌一致，如不一致，應對調伺電動機的任意二相輸入線。當負載電壓調到上、下兩個極限值時， 限位開關應該動作，使伺服電動機停止運轉，否則，可將接觸器吸引線圈接到限位開關的兩根接線對調。

5.     調壓器帶負載調節時，應使負載電壓從下限值逐步升至需要值，以免產生沖擊現象。

6.     調壓器連續使用時，負載電流不允許超過額定值。調壓日歷在繞組溫度接近室溫狀態下，其過載能力允許按下表短時間地漸加過負載使用。

負載電流過載（%）

25

50

75

100

不超過時間（分）

120

60

20

10

7。如果發現保險銷切斷，須查明原因，消除故障，然后才可換上同樣的尺寸、同樣材料（黃鋼圓 HPb59-1）的保險銷。



8.     調壓器應定期對冷卻油進行檢查和補充，如發現油質變壞，必須進行過濾和干燥處

理。

9.     調壓器必須保持清潔，油杯應定期注潤滑油，蝸輪、蝸桿嚙合部分應注意補充潤滑

脂。

10.      檢修調壓器時，主要拆卸程序如下，用起吊設備將器身吊了油箱，拆去傳動機構和

面板，吊出轉子部件，然后就可拆下定子部件。
