柱式調壓器

所屬分類：調壓器

打印當前頁

放入收藏夾

產品詳情

TEDGZ 、TESGZ 系列柱式電動調壓器

1、概述

TEDGZ、TESGZ系列柱式電動調壓器一般都制成自冷、干式。是一種電壓可連續調節的自耦變壓器，其鐵心為柱式，柱式鐵心與一般變壓器相似,用硅鋼片疊成，線圈部分表面磨去絕緣層而成光滑平面，通過改變電刷與柱狀繞組磨光表面的接觸位位置，以改變一、二次繞組的匝數比，從而改變輸出電壓。柱式電動調壓器為大型接觸式電動調壓器，是感應式調壓器的換用產品。外觀、重量、體積、效率、波形、操作、按裝維護都優于相同功率的感應調壓器。適用于工礦電力、工業生產、冶金、機電制造、醫院、國防、科研等部門作連續可調型的試驗電源，以實現調壓、控溫、調速、調光及功率控制等目的。

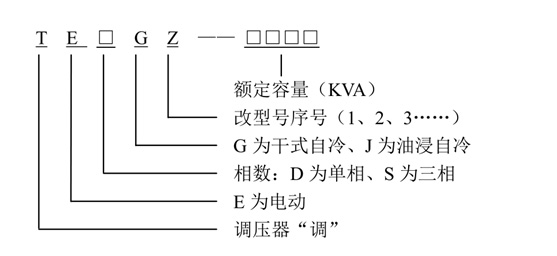

2、型號及其含義

3、使用條件

1、海拔不超過 1000m。

2、戶內使用。

3、空氣相對濕度

最濕月份的平均相對濕度為 90%以下，同時該月的平均最低溫度為 25℃。

4、環境溫度

最高氣溫+40℃

最高日平均氣溫+30℃ 最高年平均氣溫+20℃ 最低氣溫-5℃

5、按裝場所應無嚴重影響調壓器絕緣的氣體、蒸氣、灰塵、污垢、化學性沉積及其它爆炸和侵蝕性介質。

6、按裝場所應無嚴重的振動和顛簸。

7、電源電壓的波形近似于正弦波。

8、三相電源電壓近似對稱。

4、產品規格

①單相調壓器型號、規格

型號	額定容量 KVA	相數	頻率 HZ	額定輸入電壓 V	額定輸出電壓 V	額定輸出電流 A	建議引線截面 mm2
TEDGZ-50	50	單相	50/60	220	0～250	200	60
				380	0～420	119	32
				380	0～650	77	20
TEDGZ-75	75			220	0～250	300	90
				380	0～420	178	60
				380	0～650	115	32
TEDGZ-100	100			380	0～420	238	60
TEDGZ-100	100			380	0～650	154	40
TEDGZ-150	150			380	0～420	357	90
TEDGZ-150	150			380	0～650	230	60
TEDGZ-180	180			380	0～420	428	120
TEDGZ-180	180			380	0～650	277	80
TEDGZ-225	225			380	0～420	535	150
TEDGZ-225	225			380	0～650	346	90
TEDGZ-250	250			380	0～420	595	150
TEDGZ-250	250			380	0～650	384	100
TEDGZ-315	315			380	0～420	750	200
TEDGZ-315	315			380	0～650	484	120
TEDGZ-400	400			380	0～420	952	250
TEDGZ-400	400			380	0～650	615	180
TEDGZ-500	500			380	0～420	1190	300
TEDGZ-500	500			380	0～650	769	200

②三相調壓器型號、規格

型號	額定容量 KVA	相數	頻率 HZ	額定輸入電壓 V	額定輸出電壓 V	額定輸出電流 A	建議引線截面 mm2
TESGZ-50	50	三相	50/60	380	0～420	68	16
					0～650	44	10
TESGZ-75	75			380	0～420	103	32
					0～650	67	16
TESGZ-100	100			380	0～420	137	32
					0～650	89	32
TESGZ-150	150			380	0～420	204	60
					0～650	133	32
TESGZ-180	180			380	0～420	247	90
					0～650	160	50
TESGZ-225	225			380	0～420	309	90
					0～650	200	80
TESGZ-250	250			380	0～420	343	100
					0～650	222	80
TESGZ-315	315			380	0～420	433	120
					0～650	280	90
TESGZ-400	400			380	0～420	549	150
					0～650	355	90
TESGZ-500	500			380	0～420	687	200
					0～650	444	150
TESGZ-630	630			380	0～420	866	250
					0～650	559	150
TESGZ-800	800			380	0～420	1099	300
					0～650	710	200
TESGZ-1000	1000			380	0～420	1374	400
					0～650	888	250

以上為常規產品規格、型號，同邁公司可按用戶具體要求精心設計與制造。

5、使用與維護

TEDGZ、TESGZ 系列柱式電動調壓器客戶可根據須要適用整機型和主機型的。

整機型在使用操作方面都比較方便。客戶只要有一定的電工知識就可方便的按裝和調試操作，打開機箱后門就可看到接線板，按上面標明的字樣和表上的建議引線截面按上輸入輸出接線。通上電源，打開電源開關，按“升、降”壓按鈕，監視輸出電壓表，方向一致就可正常使用。

如發現按鈕“升、降”壓與電壓表“升、降”相反，可通過調節三相電源相續來調整。（本條僅對使用三相電機控制的調壓器有效）

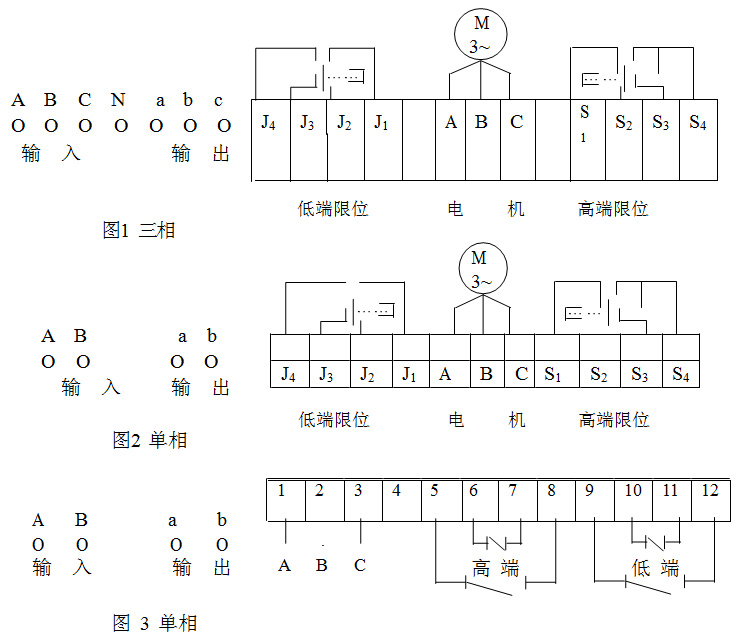

主機型的圖如下，用戶可根據自己的需要靈活聯接

柱式調壓器因有電刷觸點及機械傳動，所以需要定期檢查維護保養。

1、定期檢查維護保養：新設備安裝使用半年內應每月檢查一次，半年后每使用三個月檢查保養一次。如果使用環境中非導電粉塵較多，空氣潮濕的應適當

縮短維護保養的間隔時間。長期擱置不用的調壓器使用前，必需確認傳動及電刷觸點完好后方可通電調試，空氣潮濕環境的還應空載運行一到二小時后方可加載運行。

2、檢查維護保養項目：

觸點與線圈導電部份進行檢查，如果線圈有氧化層和通電調節過程中的“火花”要及時清除。清除前關斷電源，用細砂紙將線圈導電部份氧花層打磨干凈，如有“火花”可調節電刷觸點的壓力，打磨平整電刷接觸部份，如發現電刷損壞要及時更換。電刷使用壽命滑動 15000m 磨損 1mm.正常情況下刷架應保持水平無傾斜，所有線圈上的電刷基本保持同一水平面上，電刷接觸線圈不應超過兩匝。如出現少許傾斜，而鏈輪、鏈條無異常則可以微調兩側的吊緊螺桿進行校正。

機械傳動機構檢查保養，要保持鏈輪、鏈條的潤滑，轉動靈活，防止鏈條、鏈輪“卡死”；減速器內應保持有潤滑油防止其干枯。
