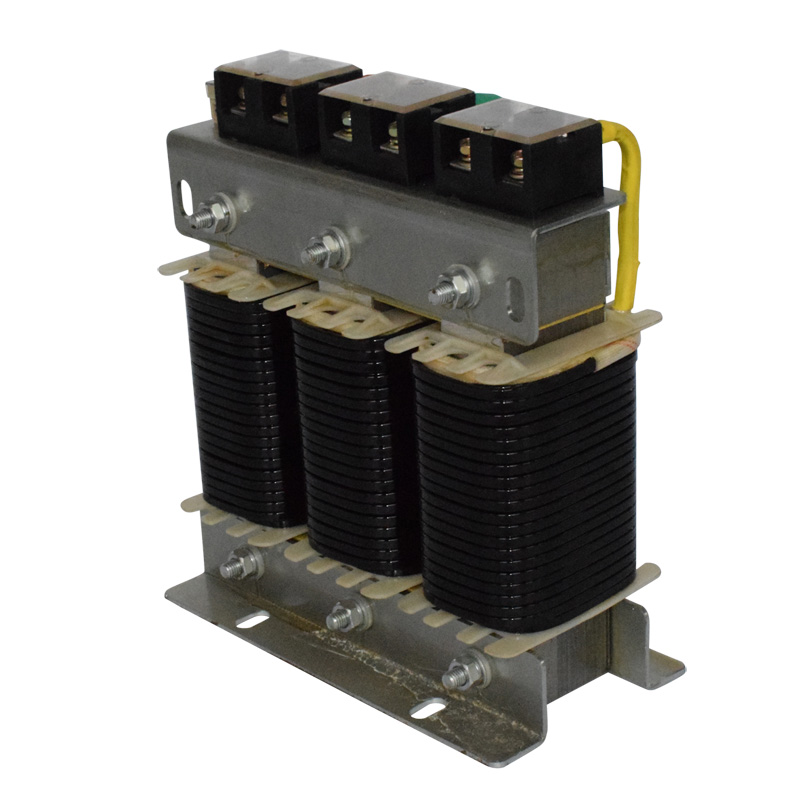

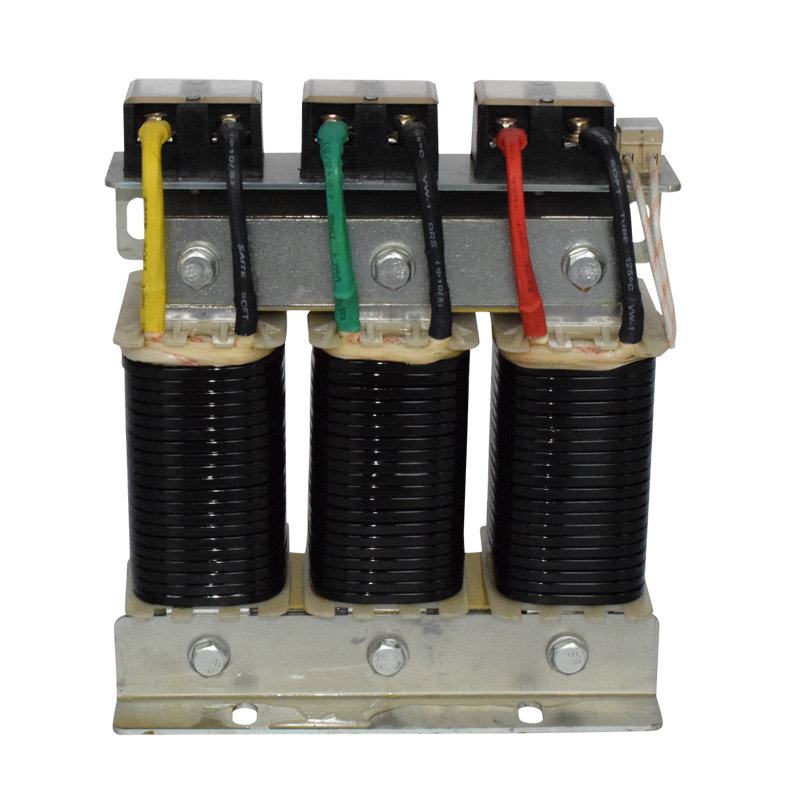

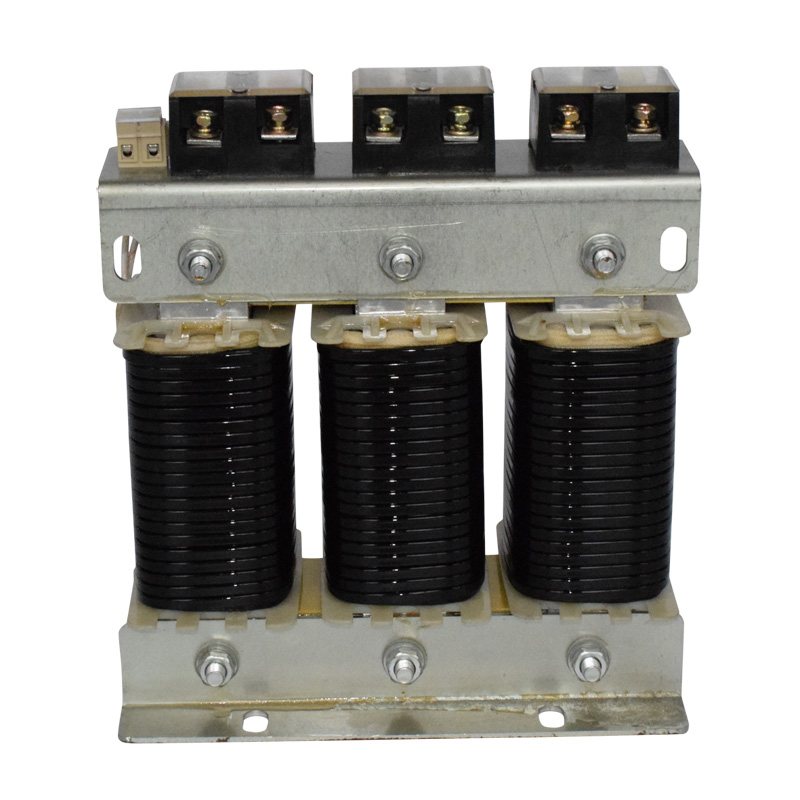

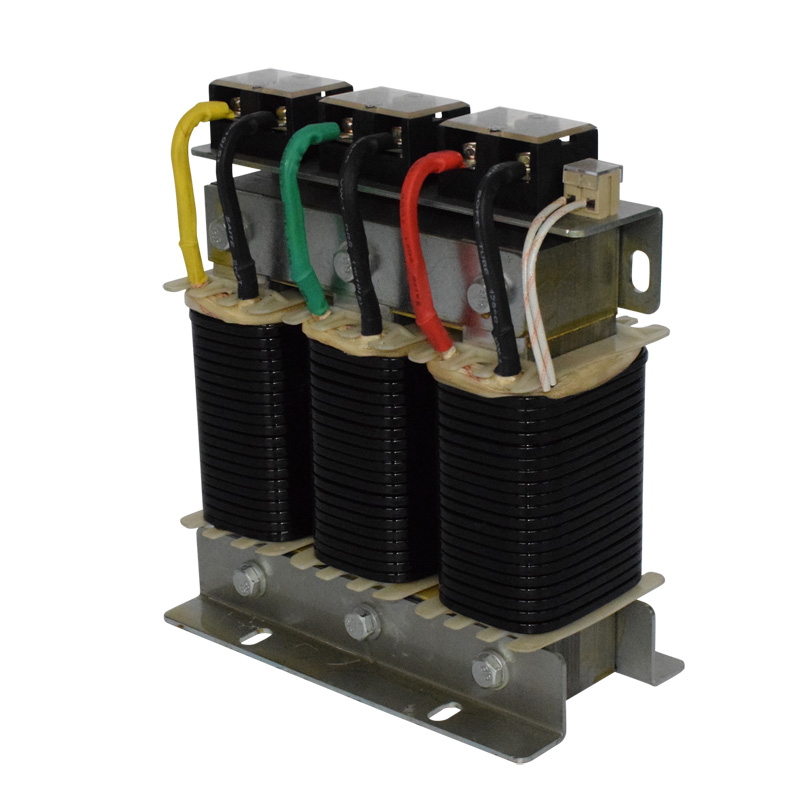

ZKSG智能電容電抗器

1、概述

ZKSG智能電容電抗器專用于智能電容器,電容器受到諧波電流、合閘涌流及操作過程電壓的影響,造成電容損壞和功率因數降低,為此需要在電容器前端加裝串聯電抗器,用以抑制和吸收諧波、保護電容器,避免諧波電壓電流及沖擊電壓電流影響,改善電能質量提高系統功率因數,延長電容器使用壽命。

2、型號及其含義

3、結構特點

● 該電抗器分為三相和單相兩種,均勻鐵心干式;

●   鐵芯釆用優質冷軋硅鋼片,經高速沖床沖剪,具有毛刺小、規則均勺、片整齊優美,確保電抗器運行低溫升低噪音的性能;

●   線圈采用優質絕緣導線經專用機器繞制,具有平整度好,外型美觀的優點;

●   電抗器在裝配過程中,所有夾件經過防腐蝕處理,關鍵夾件釆用無磁材料,并經預烘-真空浸漆-熱烘固化等一系列流程,使電器線圈與鐵芯牢固成

體,大大減少了運行時溫升及噪聲,有效提高了電抗器品質因數及減少諧波的效果;

●   電抗器外形尺寸參考標準柜體尺寸設計體積小、接線方便,大大節約用戶柜體成本投資。

4、性能參數

●   可用于0.4KV、0.45KV、0.48KV、0.525KV、0.66KV、0.69KV,1.14KV

●   電抗率的種類:1%、4.5%、5.6%、6%、7%、12%、13%、14%;

●   耐壓等級為:5KV/min

●   絕緣等級:B級、F級、H級

●   噪聲≤45dB,

●   過載能力,在額定電流不大于1.35倍以內連續行;

●   電抗值線性度:在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95;

●   產品執行標準:GB19212.1-2008,GB19212.21-2007,GB1094.6-2011

5、使用環境條件

●   海拔高度不超過2000米;

●   運行環境溫度-25°C至+45°C,相對濕度不超過90%

●   周圍無有害氣體,無易燃易爆物及導電粉塵;

●   周圍環境應有良好的通風條件,如裝在柜內,應加裝通風設備。

6、訂貨須知

1.    電抗器型號

2.    額定電感值

3.    額定電流A

4.    絕緣等級

5.    額定電壓（電網電壓）

6.    其他特殊要求可在與銷售客服另行規定

7.    電抗率（XC/XL）
