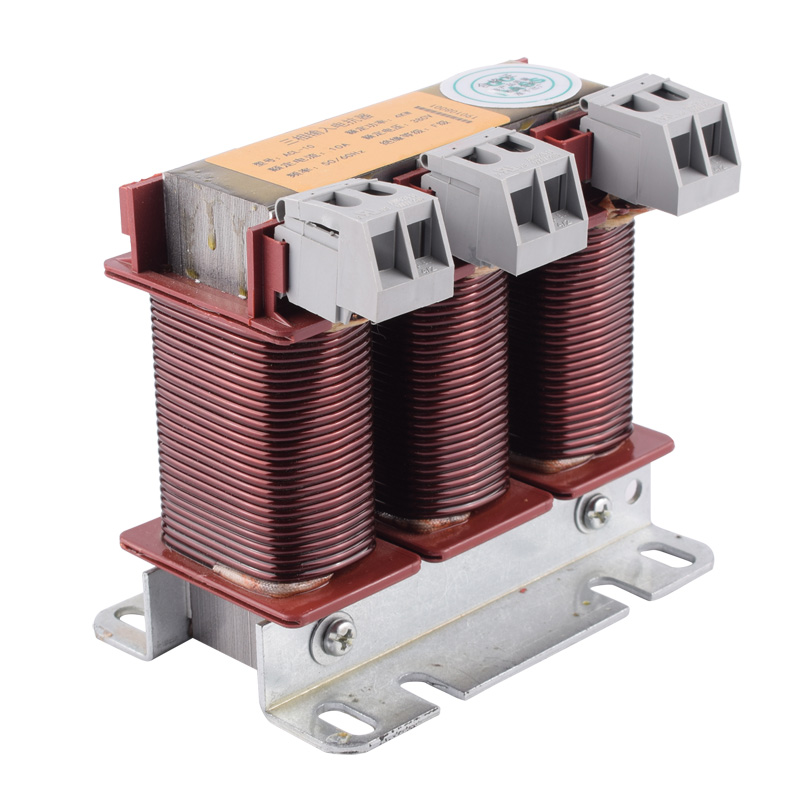

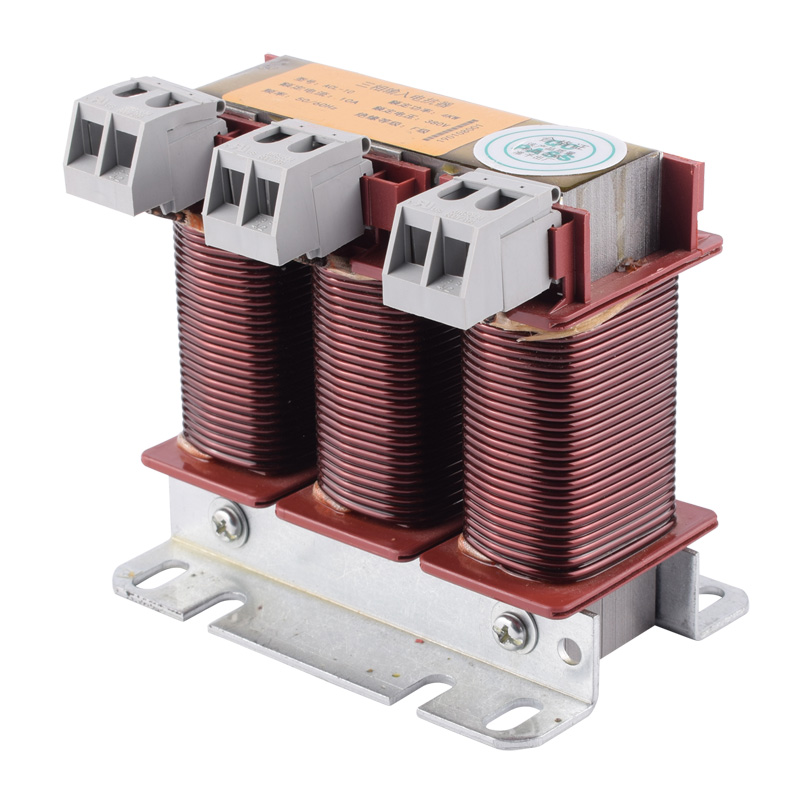

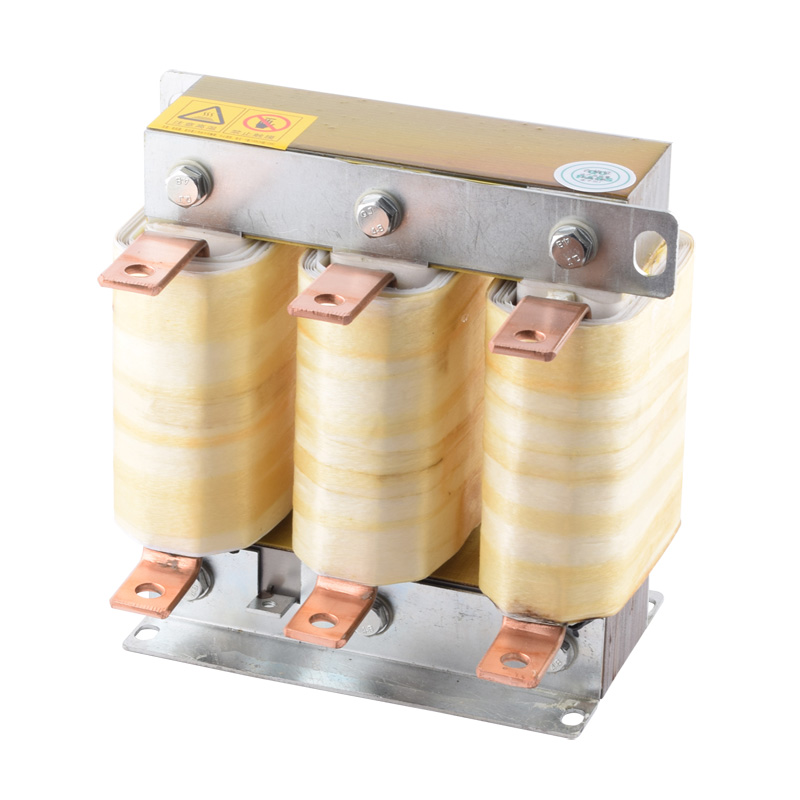

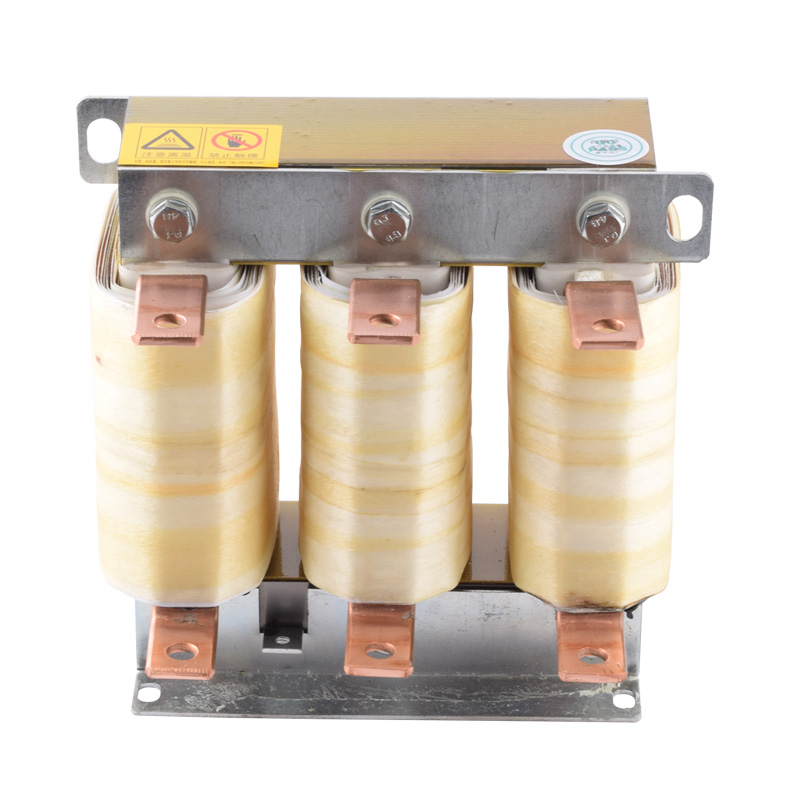

LKSG濾波電抗器
1、概述
LKSG濾波電抗器用于低壓濾波柜中,與濾波電容器相串聯調諧至某一諧振頻率用來吸收電網中相應頻率的諧波電流。低壓電網中有大量整流、變流、變頻裝置等詣波源,其產生的高次諧波會嚴重危害主變及系統中其它電器設備的安全運行。波電抗器與電容器相串聯后,不但能有效地吸收電網諧波,而且提高了系統的功率因數,對于系統的安全運行起到了較大的作用。

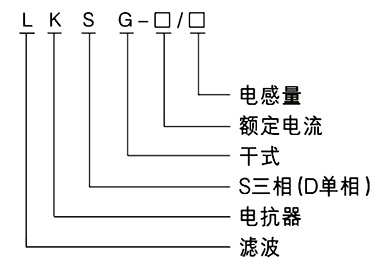

2、型號及其含義
3、結構特點
● 該電抗器分為三相和單相兩種,均勻鐵心干式;
● 鐵芯釆用優質冷軋硅鋼片,經高速?zèng)_床沖剪,具有毛刺小、規則均勻、瞢片整齊侁美,確保電抗器運行低溫升低噪音的性能;
● 線圈釆用優質絕緣導線經專用機器繞制,具有平整度好,外型美觀的優點;
● 電抗器在裝配過桯中,所有夾件經過防腐蝕處理,關鍵夾件釆用無磁材料,并經預烘-真空浸漆一熱烘固化等一系列流程,使電器線圈與鐵芯牢固成體,大大減少了運行時溫升及噪聲,有效提高了電抗器品質因數及減少諧波的效果;
● 電抗器外形尺寸參考標準柜體尺寸設計,體積小、接線方便,大大節約用戶柜體成本投資。
4、性能參數
● 可用于400V、660V系統。
● 額定絕緣水平3KV/min
● 電抗器各部位的溫升限值:鐵芯不超過45K,電圈溫升不超過55K
● 電抗去噪聲不大于45dB。
● 三相電抗器的任意兩相電抗值之差不大于±3%。
● 耐溫等級H級(180C)以上。
5、使用環境條件
● 海拔高度不超過2000米
● 運行環境溫度-25℃C至+45°C,相對濕度不超過909%;
● 周圍無有害氣體,無易燃易爆物品導電粉塵。
● 周圍環境應有良好的通風條件如裝在柜內,應加裝通風設備。
6、型號及尺寸
5次濾波電抗器,電容電壓450V
|
電抗器型號 |
電抗器電感量（uH） |
調諧電容器電容量（uH） |
濾波次數 |
額定電流（A） |
外形尺寸長×寬×高（MM） |
安裝尺寸（MM） |
|
LKSG-25/1986 |
1986 |
231 |
5 |
25 |
225×155×200 |
170×95 |
|
LKSG-31/1582 |
1582 |
290 |
5 |
31 |
225×160×200 |
170×95 |
|
LKSG-37/1318 |
1318 |
346 |
5 |
37 |
250×170×200 |
200×100 |
|
LKSG-50/981 |
981 |
462 |
5 |
50 |
265×190×215 |
220×120 |
|
LKSG-62/790 |
790 |
579 |
5 |
62 |
280×205×230 |
220×125 |
|
LKSG-74/659 |
659 |
692 |
5 |
74 |
280×210×260 |
220×125 |
|
LKSG-93/527 |
527 |
861 |
5 |
93 |
285×200×290 |
215×125 |
|
LKSG-112/438 |
438 |
1027 |
5 |
112 |
265×200×355 |
215×125 |
|
LKSG-124/396 |
396 |
1137 |
5 |
124 |
265×205×280 |
215×125 |
|
LKSG-149/329 |
329 |
1385 |
5 |
149 |
280×220×420 |
230×145 |
|
LKSG-186/264 |
264 |
1770 |
5 |
186 |
330×230×420 |
290×145 |
|
LKSG-248/198 |
198 |
2275 |
5 |
248 |
325×285×480 |
265×175 |
|
LKSG-310/158 |
158 |
2895 |
5 |
310 |
350×330×520 |
290×205 |
|
LKSG-372/132 |
132 |
3539 |
5 |
372 |
420×350×545 |
360×245 |
7次濾波電抗器，電容電壓450V
|
電抗器型號 |
電抗器電感量（uH） |
調諧電容器電容量（uH） |
濾波次數 |
額定電流（A） |
外形尺寸長×寬×高（MM） |
安裝尺寸（MM） |
|
LKSG-24/1009 |
1009 |
231 |
7 |
24 |
205×155×155 |
150×95 |
|
LKSG-30/810 |
810 |
290 |
7 |
30 |
205×165×155 |
150×95 |
|
LKSG-36/676 |
676 |
346 |
7 |
36 |
235×165×160 |
170×95 |
|
LKSG-48/506 |
506 |
462 |
7 |
48 |
250×175×175 |
170×100 |
|
LKSG-61/402 |
402 |
579 |
7 |
61 |
250×185×175 |
200×100 |
|
LKSG-73/337 |
659 |
692 |
7 |
73 |
265×200×195 |
200×110 |
|
LKSG-91/269 |
269 |
861 |
7 |
91 |
235×185×240 |
185×110 |
|
LKSG-109/225 |
225 |
1027 |
7 |
109 |
235×185×260 |
185×110 |
|
LKSG-121/191 |
191 |
1137 |
7 |
121 |
235×190×280 |
185×110 |
|
LKSG-146/159 |
159 |
1385 |
7 |
146 |
250×205×315 |
220×125 |
|
LKSG-182/127 |
127 |
1770 |
7 |
182 |
250×210×340 |
220×125 |
7、訂貨須知
1. 電抗器型號
2. 額定電感值
3. 額定電流A
4. 絕緣等級
5. 額定電壓（電網電壓）
6. 其他特殊要求可在與銷售客服另行規定
7. 電抗率（XC/XL）
