DCL直流平波電抗器
1、概述
單相濾波電抗器,又稱直流平波電抗器,用于變流器的直流側,電抗器中流過的是具有交流分量的直流電流。它的作用是將疊加在直流電流上的交流分量限制在某一規定值內。還用于并聯變頻器的直流側對耦,降低斷續極限,限制環流線路中旳環流,應用于直流快速開關切斷故障電流時限制電流上升率,還被用在電流、電壓型變頻器中間回路的直流平波,還可用于整電源平波,以消除紋波。

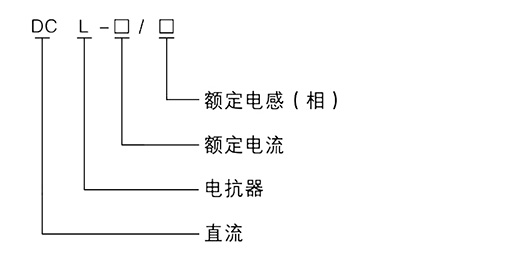

2、型號及其含義
3、結構特點

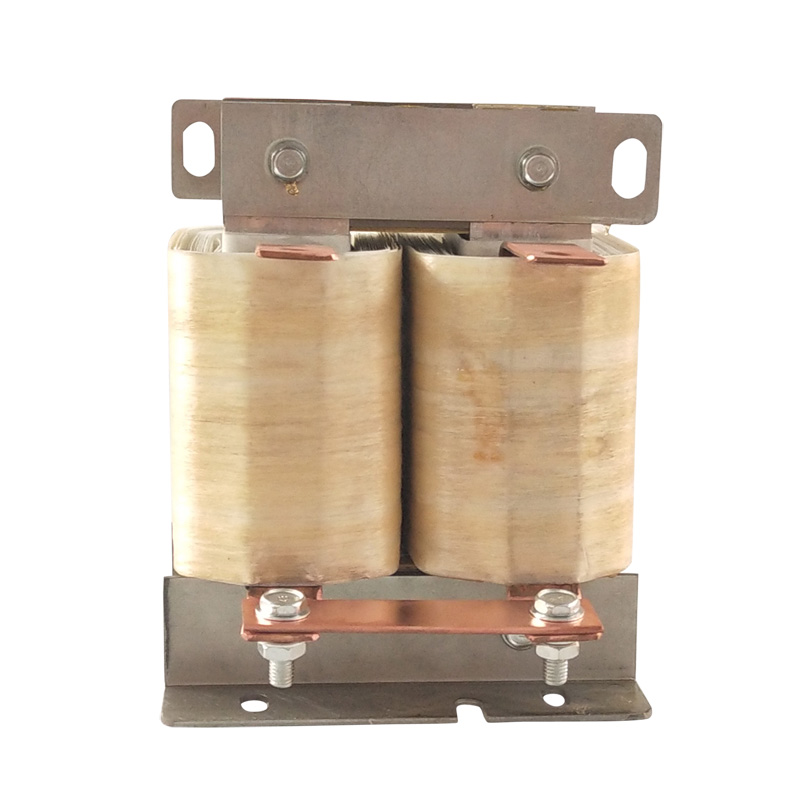

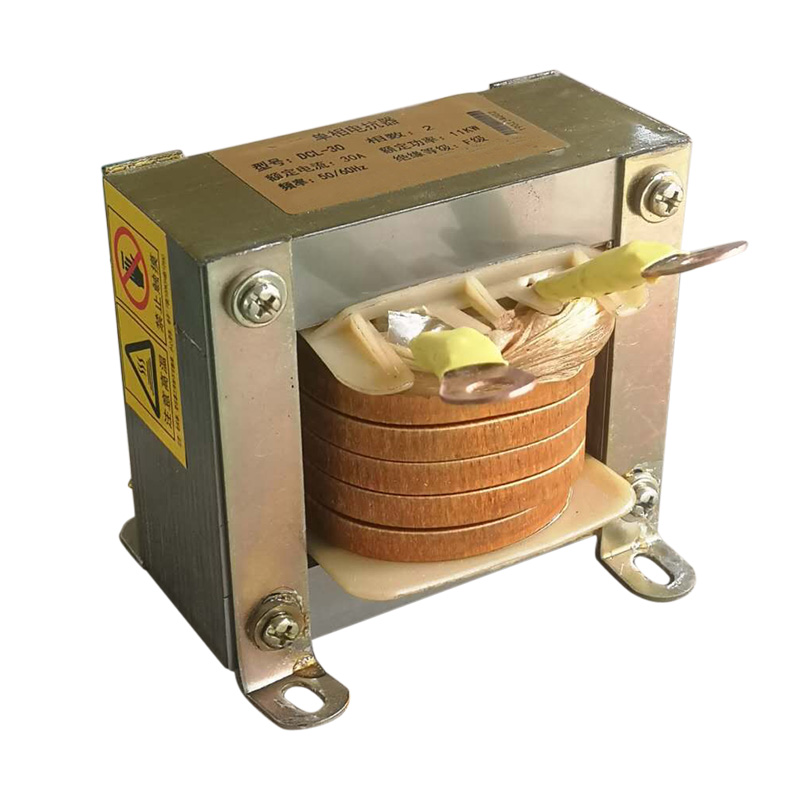

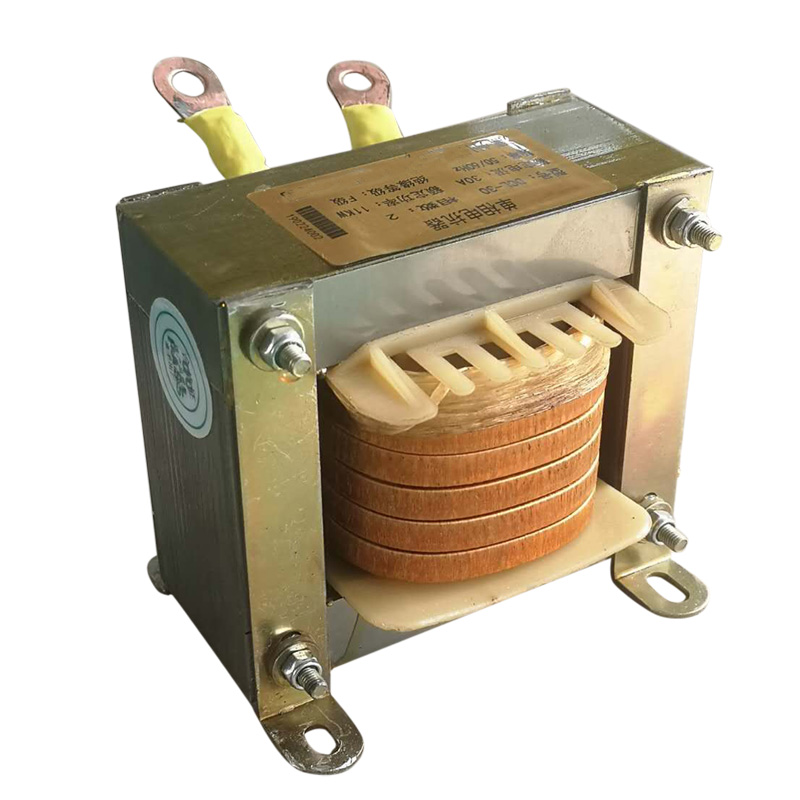

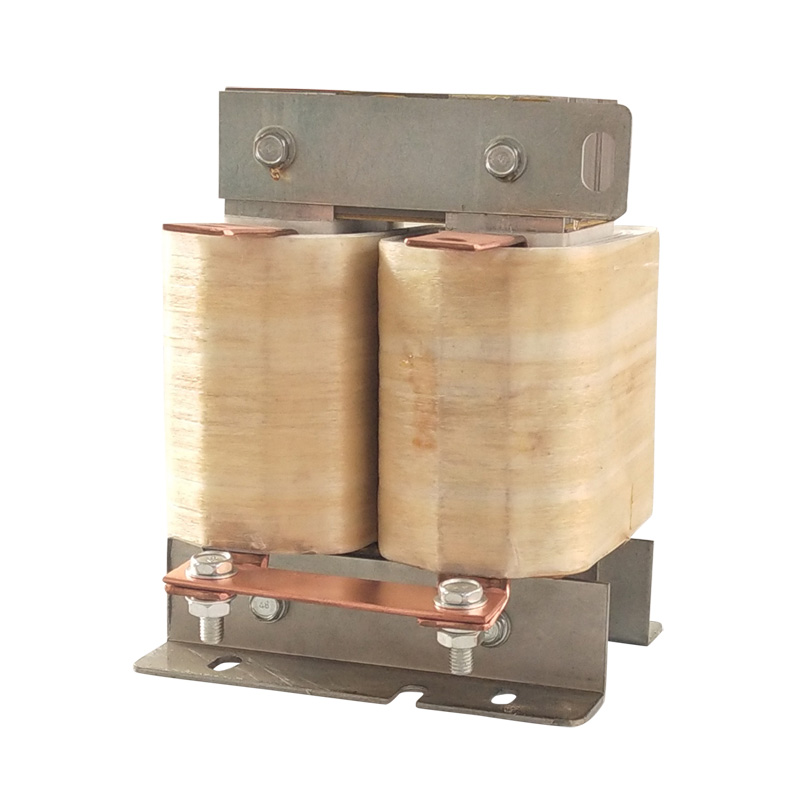

直流平波電抗器在電路中主要用于改善電網質量提高功率因素之用,同邁公司生產的直流平波電抗器釆用優質進口冷軋矽鋼片精制而成,主要由鐵芯和線圈兩部分組成鐵芯一般為兩芯柱式結構,兩芯柱由多只硅鋼片鐵餅迭積而成,并間有絕綠板隔離,不讓鐵芯岀現磁飽和,鐵軛為方軛,組裝后依靠拉緊螺杅上下壓緊,以減少噪音,本產品為干式自冷,有F級和H級二種絕緣等級。具有體積小,溫升低,噪音低等特點。
4、技術參數和執行標準
● 額定工作電壓:DC500V-DCl000V
● 抗電強度:鐵芯一繞組3000VAC/50HZ/MA/10S無飛弧擊穿
● 絕緣電阻:鐵芯一繞組1000VDC,絕緣阻值≥100M
● 電抗器噪音小于65dB(與電抗器水平距離點1米測試)
● 產品執行標準:GB19212.1-2008,GB19212.212007,GB10946-2011
5、型號及尺寸
|
電抗器型號 |
適配功率(KW) |
額定電流(A) |
電感量(mH) |
絕緣等級 |
外形尺寸 長×寬×高(MM) |
安裝尺寸(MM) |
|
DCL-5A |
1.5 |
5 |
11 |
F、H |
100×100×110 |
85×75 |
|
DCL-10A |
4 |
10 |
6.37 |
F、H |
100×100×110 |
85×75 |
|
DCL-15A |
5.5 |
15 |
4.25 |
F、H |
100×100×110 |
85×75 |
|
DCL-20A |
7.5 |
20 |
3.18 |
F、H |
130×110×150 |
100×85 |
|
DCL-30A |
11 |
30 |
2.12 |
F、H |
130×110×150 |
100×85 |
|
DCL-35A |
15 |
35 |
1.7 |
F、H |
130×115×150 |
100×85 |
|
DCL-40A |
18.5 |
40 |
1.6 |
F、H |
130×115×150 |
110×90 |
|
DCL-50A |
22 |
50 |
1.27 |
F、H |
150×115×160 |
110×90 |
|
DCL-60A |
30 |
60 |
1.06 |
F、H |
150×125×160 |
110×90 |
|
DCL-80A |
37 |
80 |
0.79 |
F、H |
170×125×170 |
120×90 |
|
DCL-110A |
45 |
110 |
0.53 |
F、H |
170×130×170 |
120×90 |
|
DCL-150A |
55 |
150 |
0.42 |
F、H |
180×150×210 |
120×110 |
|
DCL-200A |
75 |
200 |
0.32 |
F、H |
200×180×210 |
150×115 |
|
DCL-250A |
93 |
250 |
0.25 |
F、H |
200×190×210 |
150×115 |
|
DCL-275A |
110 |
280 |
0.23 |
F、H |
200×200×260 |
150×120 |
|
DCL-330A |
132 |
330 |
0.19 |
F、H |
200×200×260 |
150×120 |
|
DCL-380A |
160 |
380 |
0.17 |
F、H |
210×205×280 |
180×115 |
|
DCL-400A |
187 |
400 |
0.16 |
F、H |
210×205×280 |
180×115 |
|
DCL-450A |
200 |
450 |
0.14 |
F、H |
230×200×280 |
180×120 |
|
DCL-500A |
220 |
500 |
0.127 |
F、H |
260×200×280 |
200×120 |
|
DCL-600A |
250 |
600 |
0.11 |
F、H |
260×220×295 |
200×130 |
|
DCL-700A |
315 |
700 |
0.09 |
F、H |
260×240×295 |
200×130 |
|
DCL-800A |
375 |
800 |
0.08 |
F、H |
280×250×300 |
200×135 |
|
DCL-1000A |
400 |
1000 |
0.063 |
F、H |
300×270×300 |
220×145 |
6、訂貨須知
1. 電抗器型號
2. 額定電感值
3. 額定電流A
4. 絕緣等級
5. 額定電壓（電網電壓）
6. 其他特殊要求可在與銷售客服另行規定
7. 電抗率（XC/XL）
