CKSG串聯電抗器

所屬分類：電抗器

打印當前頁

放入收藏夾

產品詳情

CKSG串聯電容電抗器

1、概述

CKSG串聯電抗器，里面通過的是交流電，它的作用是與功率因數補償電容器串聯，對穩態性諧波(5、7、11、13次)構成串聯諧振。通常有電抗率6%、7%、12%、14%電抗器。用于低壓無功補償柜中，電容器在補償容性無功功率的時候往往會受到諧波電流、合閘涌流及操作過程電壓的影響,造成電容損壞和功率因數降低,為此需要在電容器前端加裝串聯電抗器用以抑制和吸收諧波、保護電容器,避免諧波電壓電流及沖擊電壓電流影響,改善電能質量提高系統功率因數,延長電容器使用壽命。

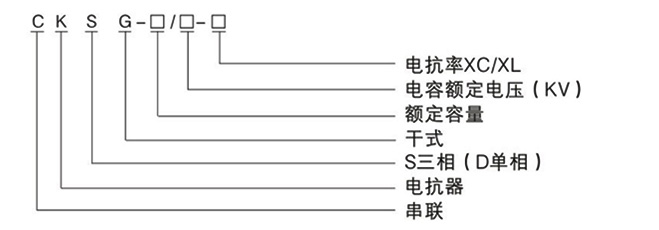

2、型號及其含義

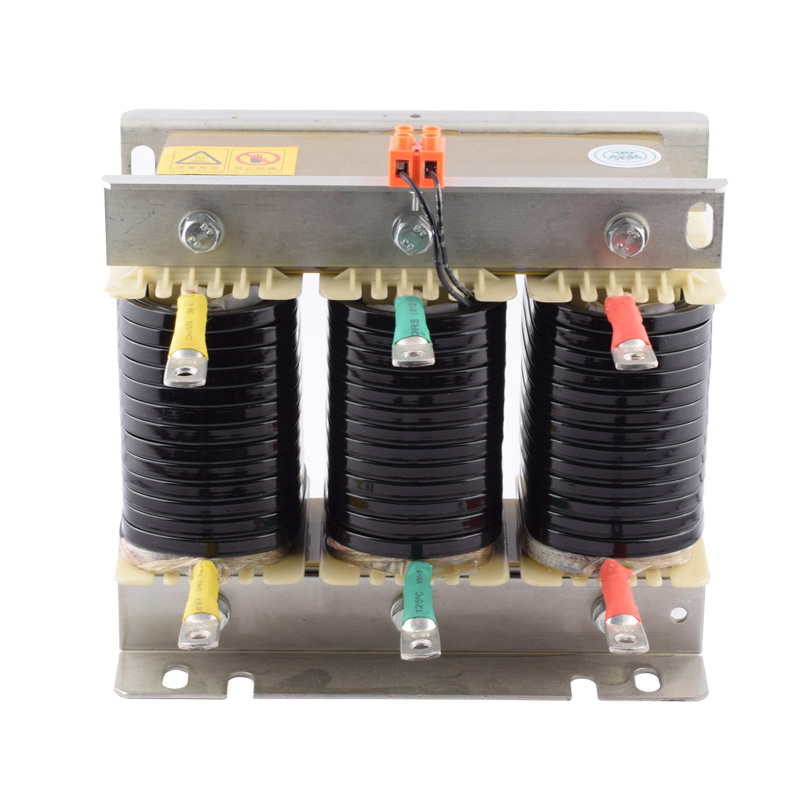

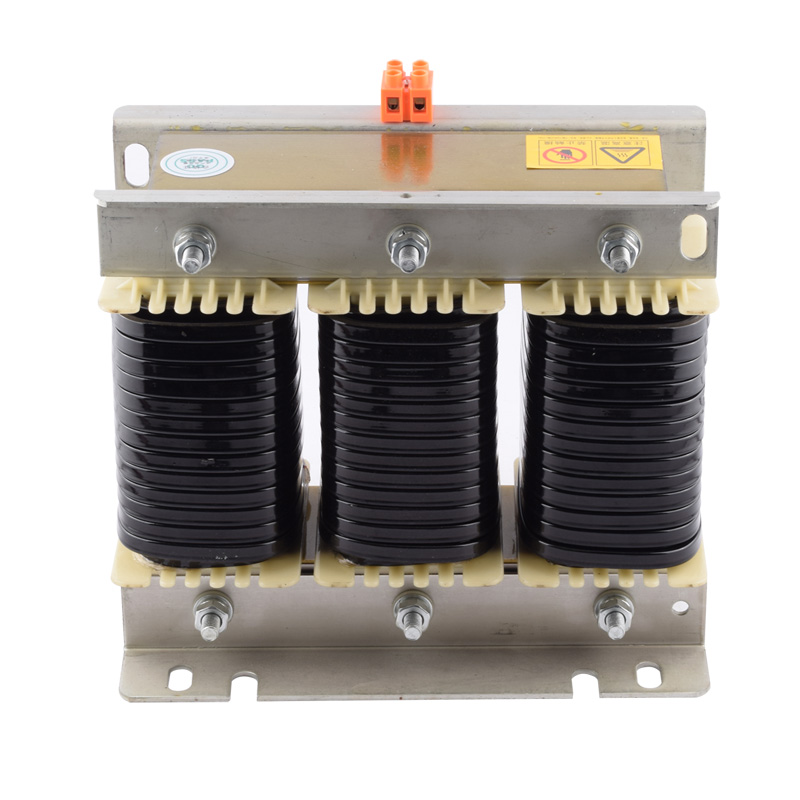

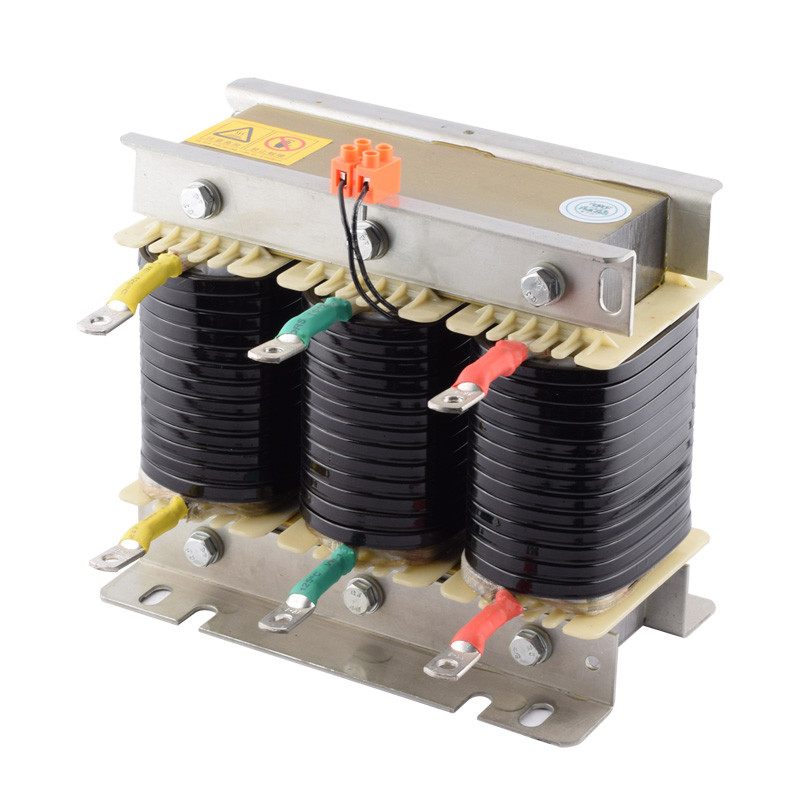

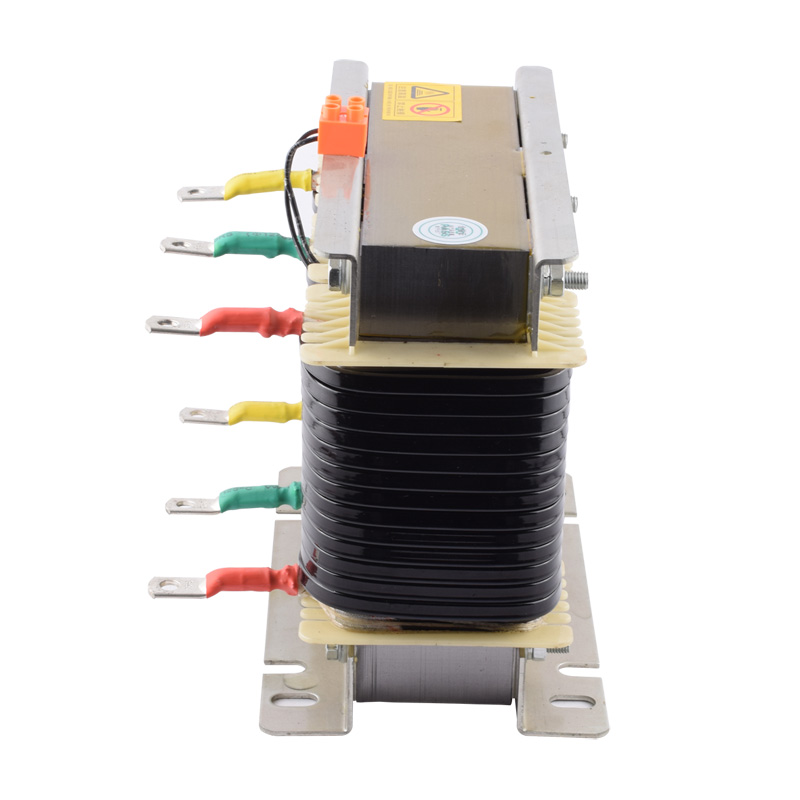

3、結構特點

1.該濾波電抗器分為三相和單相兩種,均為鐵芯干式。

2.鐵芯采用優質低損耗進口冷軋取向硅鋼片,芯柱由多個氣隙分成均勻小段,氣隙釆用環氧層壓玻璃布板作間隔,采用專用粘接劑粘接,以保證電抗氣隙在運行過程中不發生變化。

3.線圈采用H級或C級漆包扁銅線繞制,排列緊密且均勻。

4.電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化等一系列工藝流程,釆用H級浸漬漆,使電抗器的線圈和鐵芯牢固地結合在一起。

5.電抗器的夾件、緊固件等采用非磁性材料,確保電抗器具有較高的品質因數,確保具有較好的濾波效果。

6.外露部件均釆取了防腐蝕處理,引岀端子釆用了鍍錫銅管端子。

7.電容電抗器體積小、重量輕、外觀美等優點。

4、性能參數

1.可用于0.4KV、0.45KV、0.48KV、0.525kv、0.66kv、0.69KV、1.14KV;

2.電抗率的種類:1%、4.5%、5.6%、6%、7%、12%、13%、14%;

3.耐壓等級為3kv/min

4.絕綠等級B級、級、H級

5.噪聲≤45dB

6.過載能力≤1.35倍以內連續行;

7.三相電抗器的任意兩相電抗值之差不大于±3%

5、使用環境條件

1.海拔高度不超過2000米;

2.運行環境溫度-25℃至+45°C,相對濕度不超過90%;

3.周圍無有害氣體,無易燃易爆物品及導電粉塵;

4.周圍環境應有良好的通風條件,如裝在柜內,應加裝通風設備。

6、型號及其尺寸

電抗器型號	匹配電容容量	電抗器容量	外形尺寸	安裝尺寸
CKSG-0.35/0.45-7%	5	0.35	180×180×155	100×80
CKSG-0.7/0.45-7%	10	0.7	180×180×155	100×80
CKSG-0.84/0.45-7%	12	0.84	180×180×155	100×80
CKSG-1.05/0.45-7%	15	1.05	250×190×190	150×85
CKSG-1.4/0.45-7%	20	1.4	250×190×190	150×85
CKSG-1.75/0.45-7%	25	1.75	250×190×190	150×85
CKSG-2.1/0.45-7%	30	2.1	250×215×205	150×105
CKSG-2.52/0.45-7%	35	2.52	250×215×205	150×105
CKSG-2.8/0.45-7%	40	2.8	310×210×235	200×100
CKSG-3.15/0.45-7%	45	3.15	310×210×235	200×100
CKSG-3.5/0.45-7%	50	3.5	310×210×235	200×100
CKSG-4.2/0.45-7%	60	4.2	310×210×235	200×100
CKSG-4.9/0.45-7%	70	4.9	310×230×255	200×120
CKSG-5.6/0.45-7%	80	5.6	310×230×255	200×120
CKSG-6.3/0.45-7%	90	6.3	310×240×255	200×130
CKSG-7.0/0.45-7%	100	7	310×240×255	200×130

400V系統/三相， XL/XC=7%，匹配電容器電壓450V（用于5/7次諧波較大的場合）本公司可按用戶需要定做各種電抗器

電抗器型號	匹配電容器容量(Kvar)	電抗器容量	外形尺寸	安裝尺寸
CKSG-0.7/0.525-14%	5	0.7	180×100×180	150×75
CKSG-1.4/0.525-14%	10	1.4	180×120×180	170×80
CKSG-2.1/0.525-14%	15	2.1	240×120×210	200×100
CKSG-2.8/0.525-14%	20	2.8	240×160×240	200×110
CKSG-3.5/0.525-14%	25	3.5	250×165×240	210×110
CKSG-4.2/0.525-14%	30	4.2	250×170×240	210×120
CKSG-4.9/0.525-14%	35	4.9	280×170×240	250×120
CKSG-5.6/0.525-14%	40	5.6	280×170×270	250×120
CKSG-7.0/0.525-14%	50	7	300×180×280	250×120
CKSG-8.4/0.525-14%	60	8.4	300×190×280	250×130
CKSG-9.8/0.525-14%	70	9.8	350×190×300	280×130
CKSG-11.2/0.525-14%	80	11.2	350×190×300	280×140
CKSG-12.6/0.525-14%	90	12.6	380×200×300	280×140
CKSG-14/0.525-14%	100	14	380×200×320	280×150

400V系統/三相， XL/XC=13%，匹配電容器電壓525V（用于有3次諧波的場合）本公司可按用戶需要定做各種電抗器

7、訂貨須知

1. 電抗器型號

2. 額定電感值

3. 額定電流A

4. 絕緣等級

5. 額定電壓（電網電壓）

6. 其他特殊要求可在與銷售客服另行規定

7. 電抗率（XC/XL）
