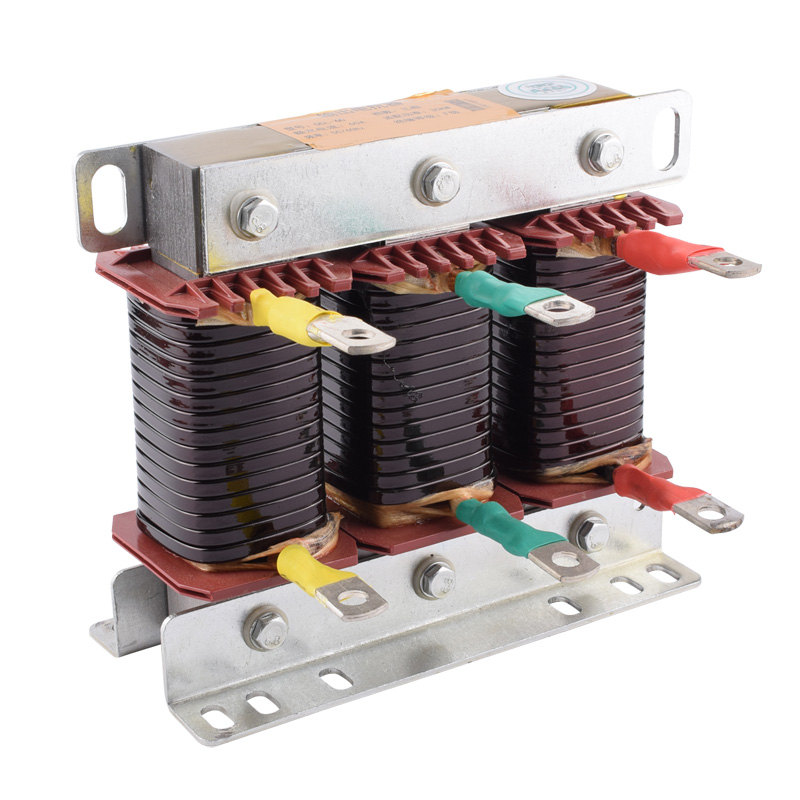

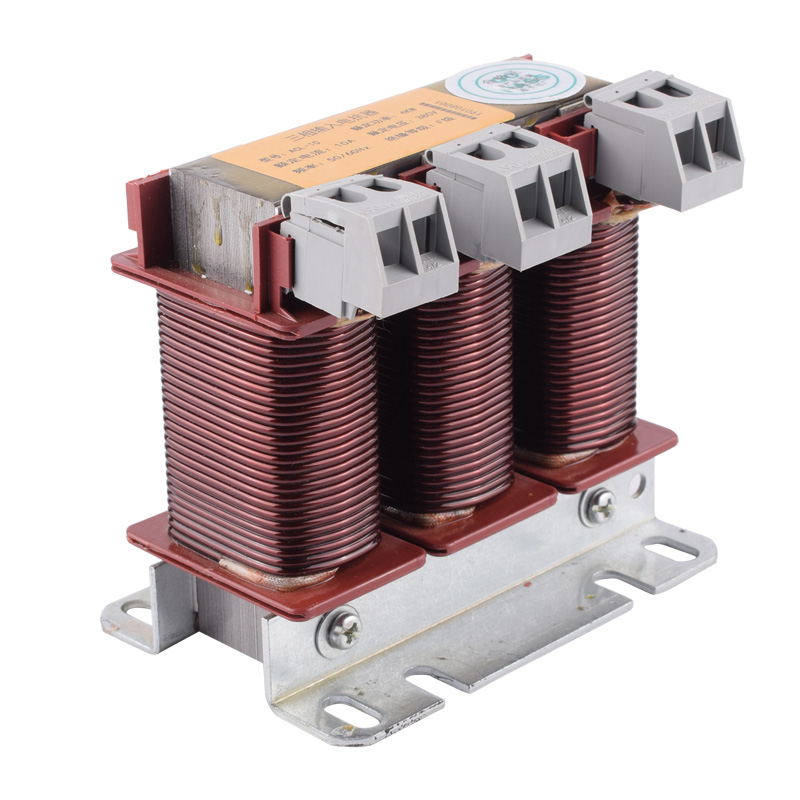

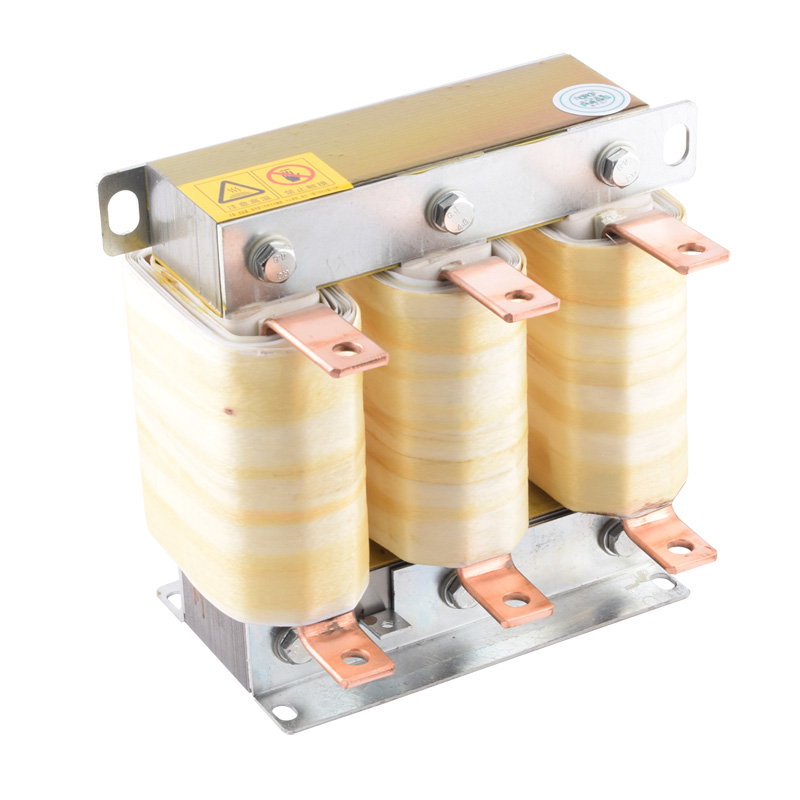

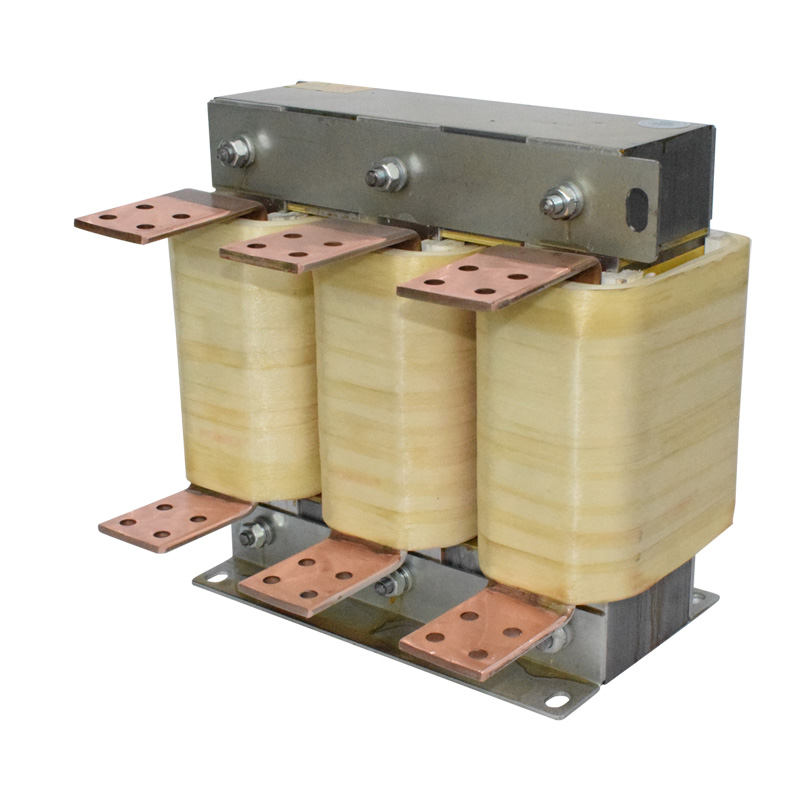

ACL/OCL進出線電抗器
1、概述
輸入電抗器用來限制電網電壓突變跳躍和操作過電壓引起的電流沖擊，換相時電網側的電壓降，平滑電源電壓中包含的尖峰脈沖，或平滑橋式整流電路換相時產生的電壓缺陷, 有效地保護變頻器和改善功率因數，它既能阻止來自電網的干擾，又能減少整流單元產生的諧波電流對電網的污染。進線電抗器主要應用于工業、工廠自動化控制系統中，安裝在變頻器、調速器與電網電源輸入電抗器之間，用于抑制變頻器、調速器等產生的浪涌電壓和電流，適用于無功功率補償和諧波的治理。
輸出電抗器主要作用是限制電機連接電纜的容性充電電流，補償長線（50-200m）分布電容的影響，并能抑制輸出諧波電流，提高輸出高頻阻抗,有效抑制dv/dt.減低高頻漏電流, 起到保護變頻器,減小設備噪聲和設備過早老化的作用。變頻器與電機間的電纜長度超過50m時，應設置輸出電抗器，出線電抗器主要應用于工業自動化系統工程中，特別是使用變頻器的場合，用于延長變頻器的有效傳輸距離，有效抑制變頻器的IGBT模塊開關時產生的瞬間高壓。適用于無功補償和諧波的治理，有效地保護變頻器和改善功率因數，能阻止來自電網的干擾，減少整流單元產生的諧波電流對電網的污染。

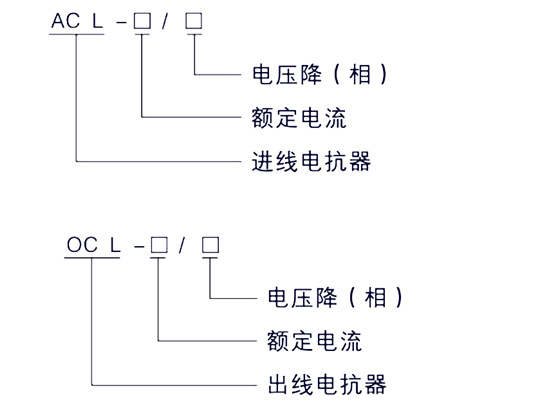

2、型號及其含義
3、技術參數和執行標準：
1、額定工作電壓﹕380v/50Hz或440V/660v/50Hz
2、額定工作電流﹕5A~6000A
3、抗電強度﹕鐵芯與繞組AC3000v/50Hz/5mA/10s無飛弧擊穿﹙出廠試驗﹚
4、電抗器噪音﹕＜50dB﹙與電抗器水平距離點1米測試﹚
5、絕緣等級﹕F、H級
6、防護等級﹕IP00
4、 使用環境條件：
1.海拔高度不超過2000米；
2.運行環境溫度-25℃至+45℃，相對濕度不超過90%；
3.周圍無導電粉塵、污垢污垢及其它爆炸性和腐蝕性氣體；
4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

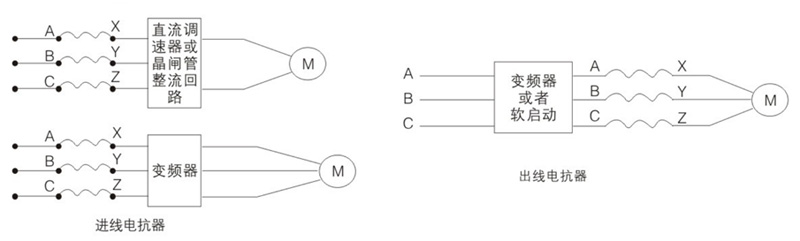

5、接線方式
6、外形及安裝尺寸：
|
功率 （KW） |
輸入電抗器型號 |
輸出電抗器型號 |
外形尺寸A長×B寬×高H（mm） |
安裝尺寸E×F（mm） |
圖形符號 |
|
0.75 |
ACL-5A/4.4V |
OCL-5A/2.2V |
140×80×140 |
80×50 |
圖A |
|
1.5 |
ACL-5A/4.4V |
OCL-5A/2.2V |
140×80×140 |
80×50 |
|
|
2.5 |
ACL-10A/4.4V |
OCL-10A/2.2V |
140×80×140 |
80×50 |
|
|
4 |
ACL-10A/4.4V |
OCL-10A/2.2V |
140×80×140 |
80×50 |
|
|
5.5 |
ACL-15A/4.4V |
OCL-15A/2.2V |
140×90×140 |
120×55 |
圖C |
|
7.5 |
ACL-20A/4.4V |
OCL-20A/2.2V |
150×110×130 |
120×55 |
|
|
11 |
ACL-30A/4.4V |
OCL-30A/2.2V |
150×110×130 |
120×60 |
|
|
15 |
ACL-40A/4.4V |
OCL-40A/2.2V |
175×150×130 |
140×70 |
|
|
18 |
ACL-50A/4.4V |
OCL-50A/2.2V |
175×150×130 |
140×70 |
|
|
22 |
ACL-60A/4.4V |
OCL-60A/2.2V |
175×150×130 |
140×70 |
|
|
30 |
ACL-80A/4.4V |
OCL-80A/2.2V |
200×150×160 |
170×80 |
|
|
37 |
ACL-100A/4.4V |
OCL-100A/2.2V |
200×150×160 |
170×80 |
|
|
45 |
ACL-125A/4.4V |
OCL-125A/2.2V |
240×140×190 |
200×80 |
|
|
55 |
ACL-150A/4.4V |
OCL-150A/2.2V |
240×140×190 |
200×90 |
|
|
75 |
ACL-200A/4.4V |
OCL-200A/2.2V |
260×190×270 |
220×110 |
|
|
90 |
ACL-250A/4.4V |
OCL-250A/2.2V |
260×190×270 |
220×110 |
|
|
110 |
ACL-280A/4.4V |
OCL-280A/2.2V |
270×190×280 |
220×120 |
|
|
132 |
ACL-300A/4.4V |
OCL-300A/2.2V |
300×195×290 |
250×120 |
|
|
160 |
ACL-400A/4.4V |
OCL-400A/2.2V |
300×195×290 |
250×120 |
|
|
187 |
ACL-450A/4.4V |
OCL-450A/2.2V |
300×195×290 |
250×120 |
|
|
200 |
ACL-500A/4.4V |
OCL-500A/2.2V |
320×195×290 |
250×120 |
|
|
220 |
ACL-550A/4.4V |
OCL-550A/2.2V |
320×210×300 |
250×130 |
|
|
250 |
ACL-600A/4.4V |
OCL-600A/2.2V |
320×210×300 |
250×130 |
|
|
315 |
ACL-720A/4.4V |
OCL-720A/2.2V |
340×240×300 |
270×140 |
|
|
375 |
ACL-800A/4.4V |
OCL-800A/2.2V |
380×250×360 |
300×150 |
|
|
400 |
ACL-1000A/4.4V |
OCL-1000A/2.2V |
380×250×360 |
300×150 |
|
|
500 |
ACL-1200A/4.4V |
OCL-1200A/2.2V |
400×300×320 |
300×150 |
|
|
630 |
ACL-1500A/4.4V |
OCL-1500A/2.2V |
450×310×380 |
320×180 |
|
|
700 |
ACL-1650A/4.4V |
OCL-1650A/2.2V |
450×320×380 |
320×180 |
|
|
ACL-2000A/4.4V |
OCL-2000A/2.2V |
450×310×380 |
320×180 |
||
|
ACL-2500A/4.4V |
OCL-2500A/2.2V |
450×320×380 |
320×180 |
||
|
ACL-3000A/4.4V |
OCL-3000A/2.2V |
450×310×380 |
320×180 |
