斯考特變壓器

所屬分類：常用變壓器

打印當前頁

放入收藏夾

產品詳情

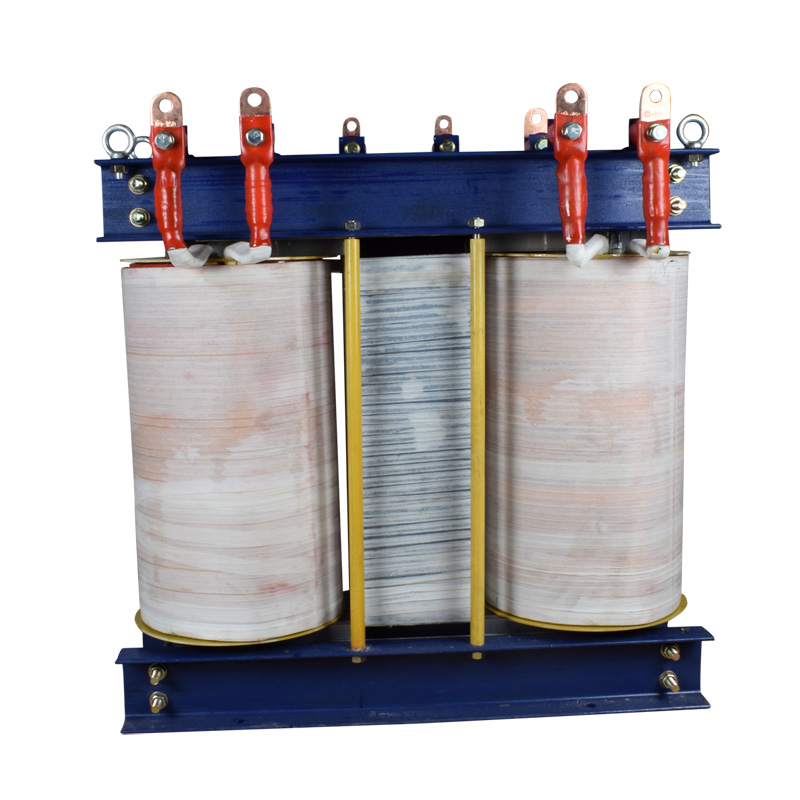

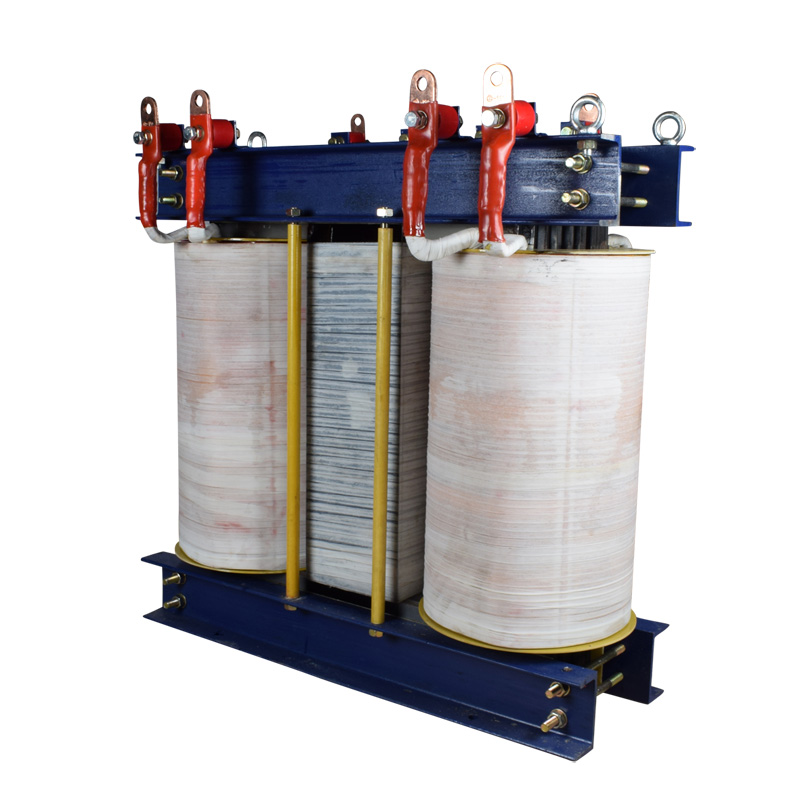

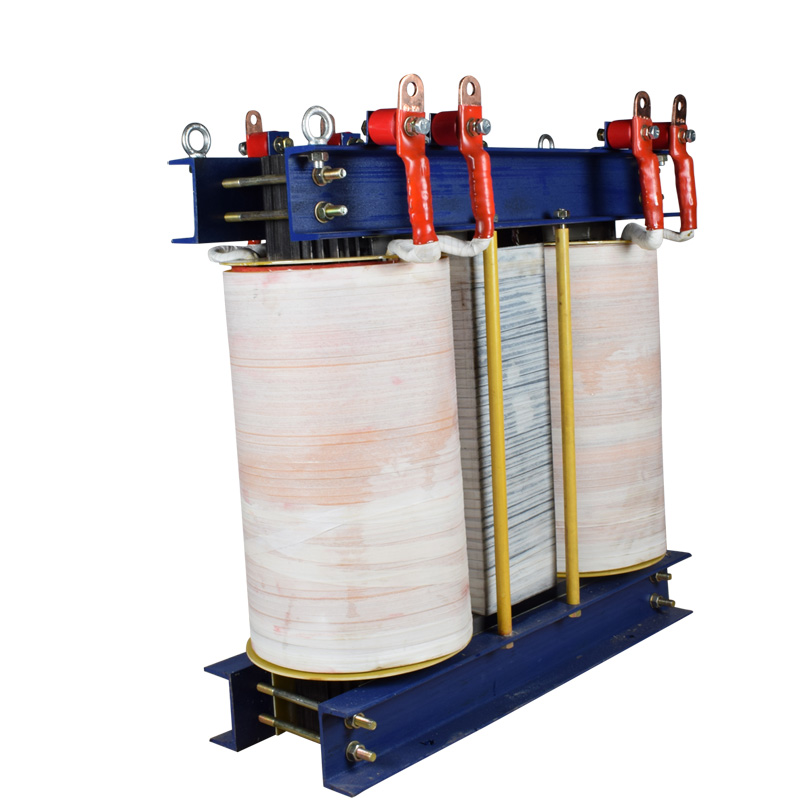

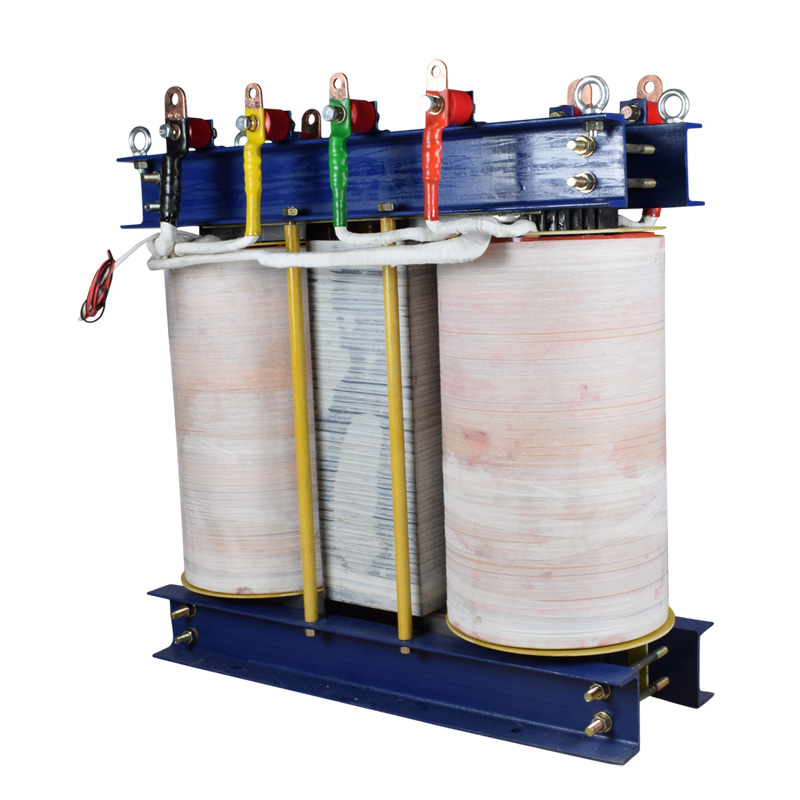

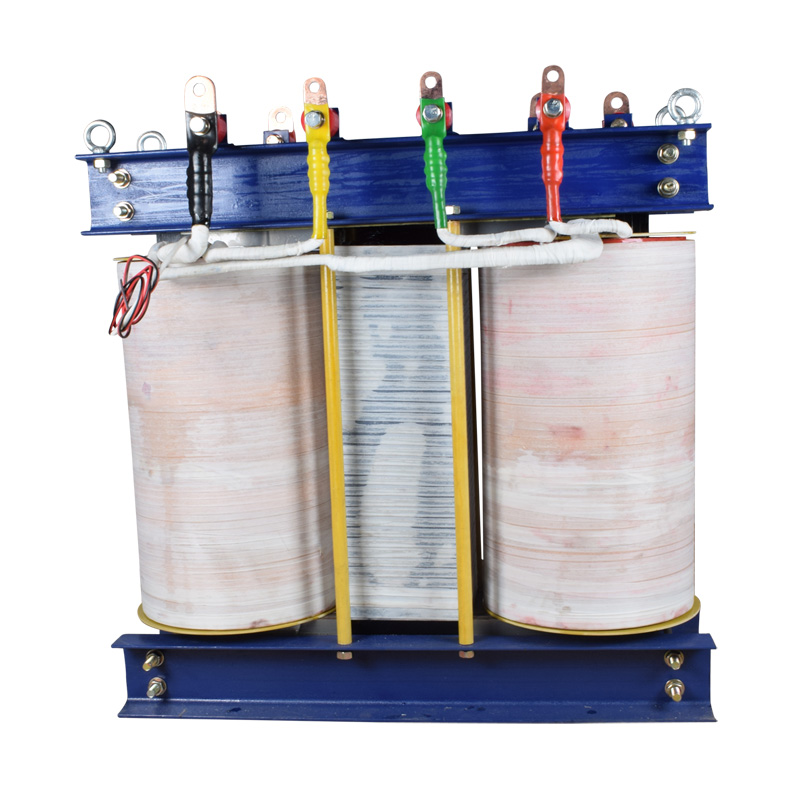

斯考特變壓器

1、概述

斯考特聯接的變壓器通常是由二個單相變壓器組成。將一臺變壓器高壓繞組的末端聯接在另一臺高壓繞組的中央，便可組成"T"形結的三相高壓繞組。每個低壓繞組均是簡單的單相繞組，它們之間沒有電的聯系。它們的電壓和電流與普通單相變壓器相同。但每個高壓組繞和電流卻與普通單相變壓器不同。斯考特變壓器是三相變二相的變壓器。低壓繞組的結構容量與同容量的二臺普通單相變壓器斯考特變壓器。

2、技術參數

外形結構：立式

冷卻方式：自然冷式

防潮方式：開放式

繞組數目：雙繞組

鐵心結構：殼式

冷卻形式：干式

鐵心形狀：EI型

電源相數：三相

頻率特性：低頻

3、應用范圍：適用于負載只有一個單相或者兩相的回路中。因市電是三相四線的電源，輸出是單相或者兩相的負載，故市電三相電源電流不平衡偏相負載嚴重；我們公司多年的技術工程師經過研發、反復試驗出此系列規格變壓器；能解決用戶單相或者兩相負載的設備，給電網三相電源帶來嚴重不平衡造成的損耗及利用率低的現象。應用于機車牽引、加熱設備、冶煉等（三相變單相/兩相）電路的電源中。

型號	額定容量(KVA)	相數	額定電壓	聯結組標號	損耗空載	損耗短路	空載電流%	阻抗電壓%	外限尺寸
S/D-20	20	3	380	T	208	880	4.2	4	580×320×550
S/D-30	30	3	380	T	290	1180	3.9	4	630×350×560
S/D-40	40	3	380	T	360	1360	3.5	4	670×380×600
S/D-50	50	3	380	T	390	1600	3.25	4	670×380×600
S/D-60	60	3	380	T	410	15730	3.05	4	780×400×6208
S/D-80	80	3	380	T	430	1820	2.95	4	850×430×700
S/D-100	100	3	380	T	680	2380	2.8	5	900×450×720
S/D-120	120	3	380	T	730	23520	2.6	5	920×450×800
S/D-160	160	3	380	T	790	2800	2.5	5	960×480×850
S/D-180	180	3	380	T	930	3320	2.3	5	960×500×900
S/D-200	200	3	380	T	990	3500	2.1	5	1020×500×900
S/D-240	240	3	380	T	1220	4880	1.8	5.5	1150×500×930
S/D-300	300	3	380	T	2200	7900	1.6	5.5	1200×520×950
S/D-400	400	3	380	T	2900	9900	1.3	5.5	1310×550×1100
