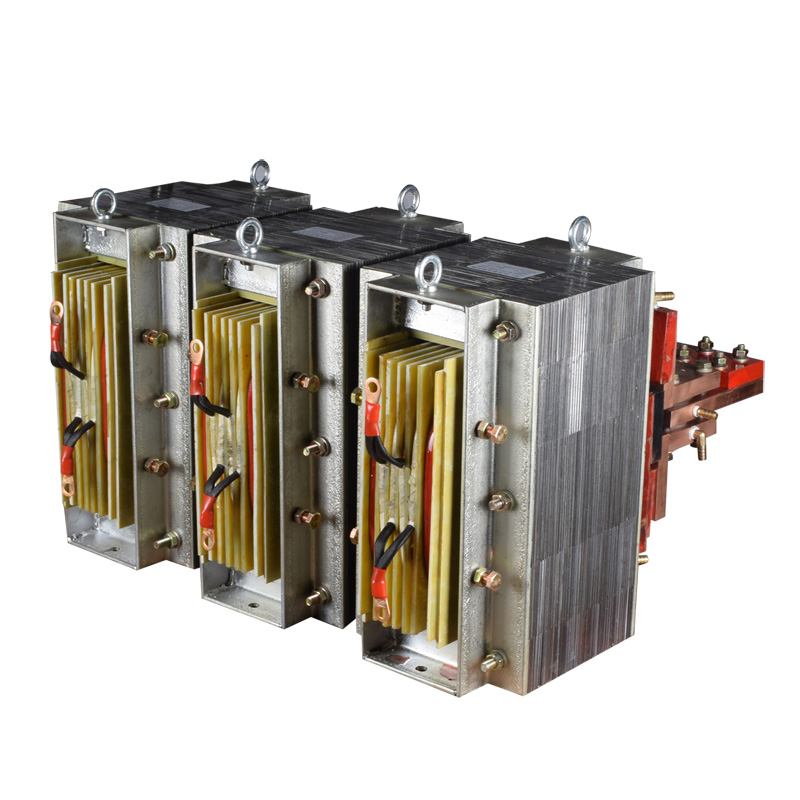

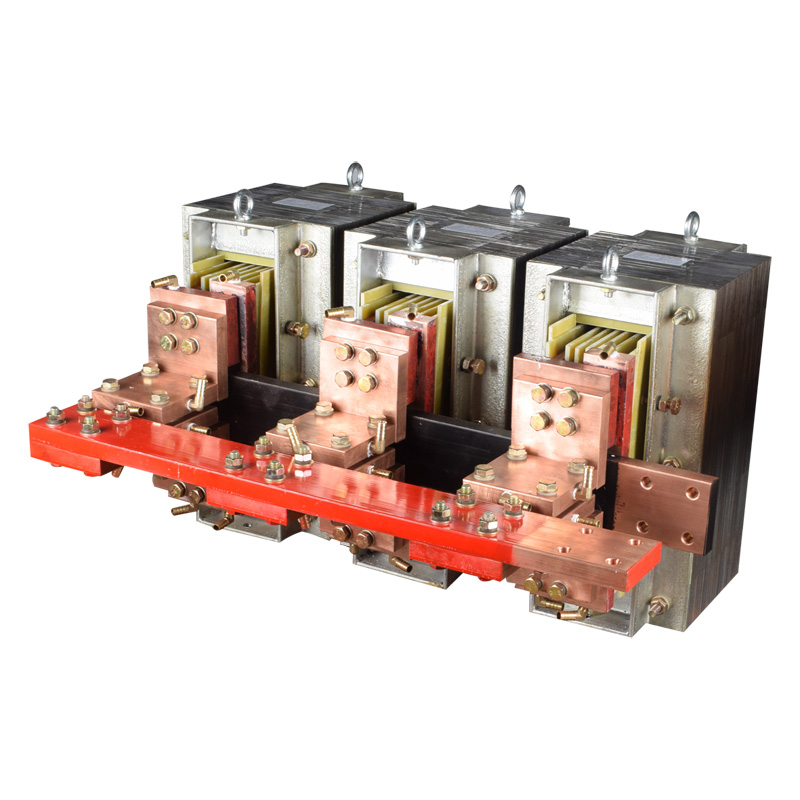

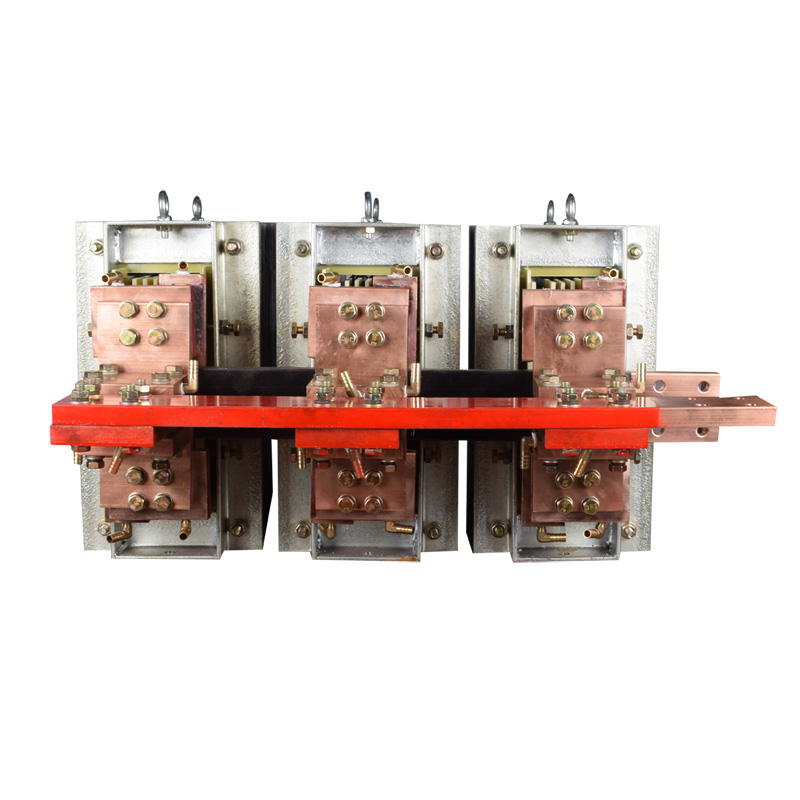

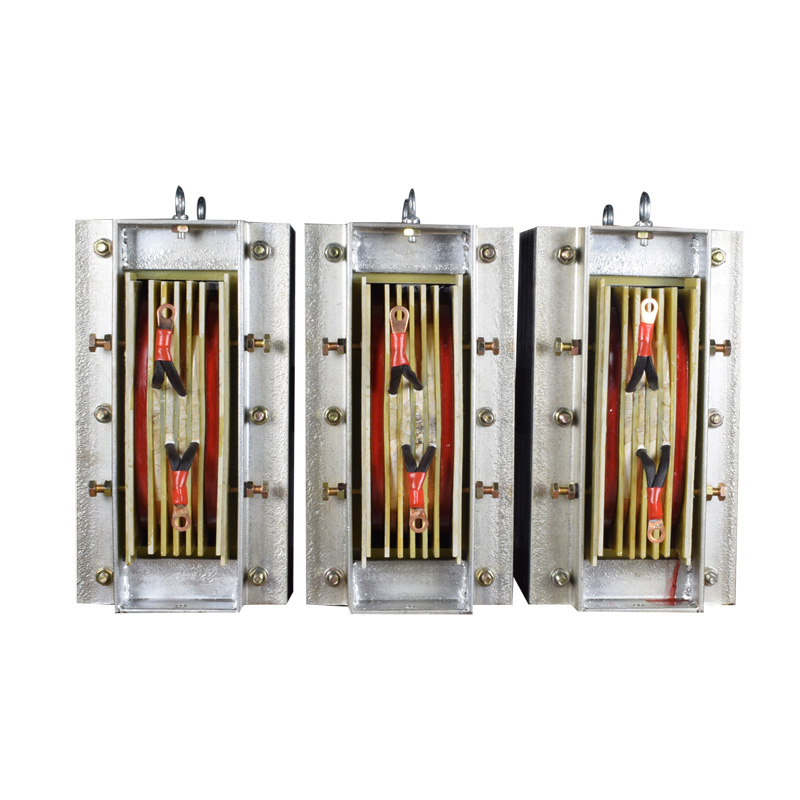

BDN水冷電阻焊變壓器
1、概述
BDN水冷電阻焊變壓器是利用電流通過焊件及接觸處產生的電阻熱作為熱源將焊件局部加熱，同時加壓進行焊接，其優點效率高、出力電流大、速度快、焊件牢固、降低焊接成本，適用多種材料的焊接。是專為點焊機、縫焊機、閃光焊機、凸焊機、滾焊機、自動焊機、碰焊機、對焊機、直流焊機等而設計的焊接變壓器，該系列變壓器不同于弧焊機變壓器，而接近于低壓大電流變壓器，次級采用通水冷卻的方式，分單相交流（直流）與三相整流兩大系列。本系列產品的特征是初級電壓高，其次級電壓低而瞬間出力電流很大，本公司可以根據客戶要求精心設計所需要的暫載率要求。
2、技術參數
相數：三相
容量：水冷25KVA~1600KVA
輸入電壓：三相380V
輸出電壓：1~30V等（可定制）
頻率：50/60Hz
暫載率：20%-100%
絕緣等級：F級
絕緣電阻：≥50MΩ
溫升：60K
電氣強度：工頻正弦電壓3000V歷時1分鐘無擊穿及閃絡現象
環境溫度：－20℃~＋50℃
濕度：≤95%RH不結露
海拔高度：＜1000米
相對濕度：＜90%
冷卻方式：干式自冷/風冷
工作場所：無腐蝕性氣體及導電粉塵
注意：安裝場所無嚴重影響變壓器絕緣的氣體蒸氣、化學沉積、灰塵、污垢及其它爆炸性和腐蝕性氣體及導電粉塵
|
型號 |
初級電壓 |
次級電壓 |
額定輸出電流 |
最大短路電流 |
負載率 |
冷卻水流量 |
|
35KVA |
380V |
5V |
7.6 KA |
25KA |
50% |
8L/min |
|
40KVA |
380V |
5 V |
8 KA |
23 KA |
50% |
8L/min |
|
50KVA |
380V |
5.5 V |
9 KA |
26 KA |
50% |
8L/min |
|
63KVA |
380V |
6.7 V |
9.4 KA |
28 KA |
50% |
8L/min |
|
75KVA |
380V |
7.6 V |
10 KA |
28.5 KA |
50% |
8L/min |
|
80KVA |
380V |
8 V |
10.4 KA |
30 KA |
50% |
8L/min |
|
100KVA |
380V |
8.7 V |
11.5 KA |
33 KA |
50% |
12L/min |
|
125KVA |
380V |
10.5 V |
12 KA |
36 KA |
50% |
12L/min |
|
150KVA |
380V |
10.8 V |
13.8 KA |
39 KA |
50% |
12L/min |
|
160KVA |
380V |
12.5 V |
12.8 KA |
39.3 KA |
50% |
12L/min |
|
200KVA |
380V |
13.5 V |
14.8 KA |
44 KA |
50% |
12L/min |
5、定做變壓器需要提供哪些參數？
1.額定功率：輸出電壓×電流；
2.工作頻率：一般國內是220V/50Hz，可定做1000Hz以內
3.輸出電壓：工作的額定電壓和空載電壓
4.輸出電流：輸出額定工作電流或空載電流
5.外形尺寸：變壓器外形的長寬高
6.特殊要求：其他特殊要指溫升、效率、絕緣等級、電壓調整率、接線方式等。
7.場景用途：技術工程師在設計特種變壓器時，需要了解變壓器使用在什么行業及工作場景，才能針對性的設計出滿足用戶使用需求的變壓器，
百姓公司有20年特種變壓器設計及制造經驗，可免費提供技術支持。
