KSG礦用防爆變壓器

1、概述

KSG礦用照明變壓器適用于煤礦井下有沼氣煤塵的爆炸危險場所。是一種可移動的成套供、變電裝置，在交流50/60Hz的電源中,用來改變交流電壓的大小，變壓器輸入電壓有1140V、660V、380V、220V，為煤電鉆、井下照明、信號等設備提供660V、380V、220V、133V、127V、36V、24V、12V以滿足礦井用電設備所需的低壓電源。具有機械強度高、溫升低、散熱效果好等優點。鐵芯選用優質低損耗硅鋼片，空載損耗低、空載電流小、噪音低。采用H級絕緣材料及先進的絕緣結構，熱穩定性好，可在高溫下持續滿負荷運行。

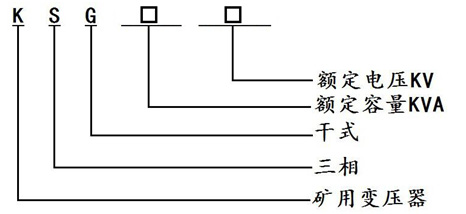

2、型號及其含義

3、主要參數

產品品牌：百姓
產品型號：KSG-2.5/4/5/68/10/15/20/25/30/40/50/60/80/100KVA
容量：2500~100KVA/
輸入電壓：1140V、660V、380V、220V
輸出電壓：660V、380V、220V、133V、127V、36V、24V
頻率：50Hz/60Hz
效率：≥95%
絕緣等級：F級、H級
波形失真：無附加波形
絕緣電阻：≥50MΩ
溫升：60K
電氣強度：工頻正弦電壓3000V歷時1分鐘無擊穿及閃絡現象
過載能力：二倍的額定電流，維持1分種
環境溫度：－20℃~＋50℃
濕度：≤95%RH不結露
冷卻方式：干式自冷
是否定制：可按用戶需要定做

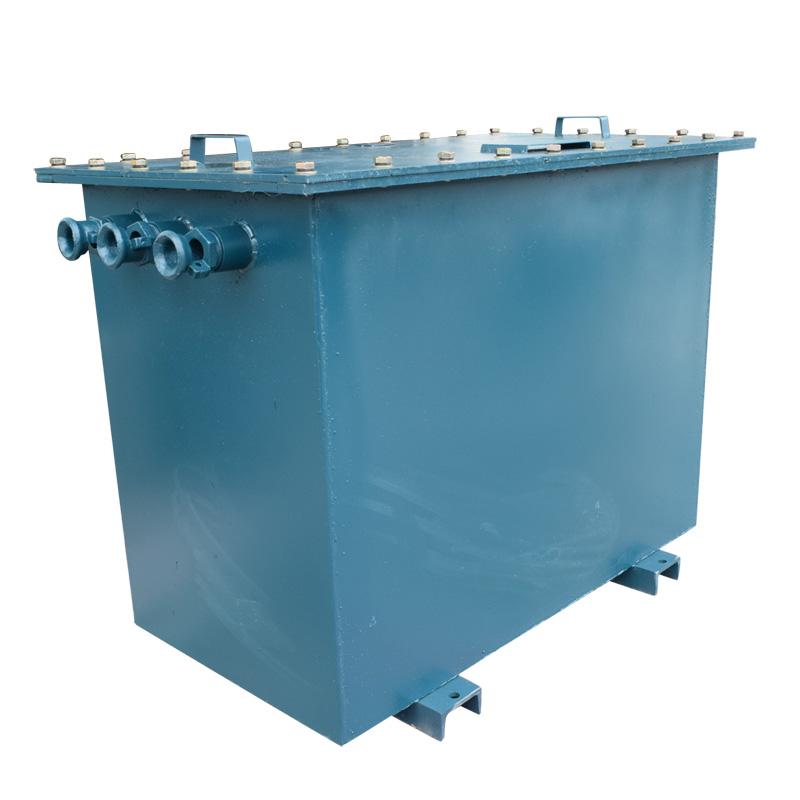

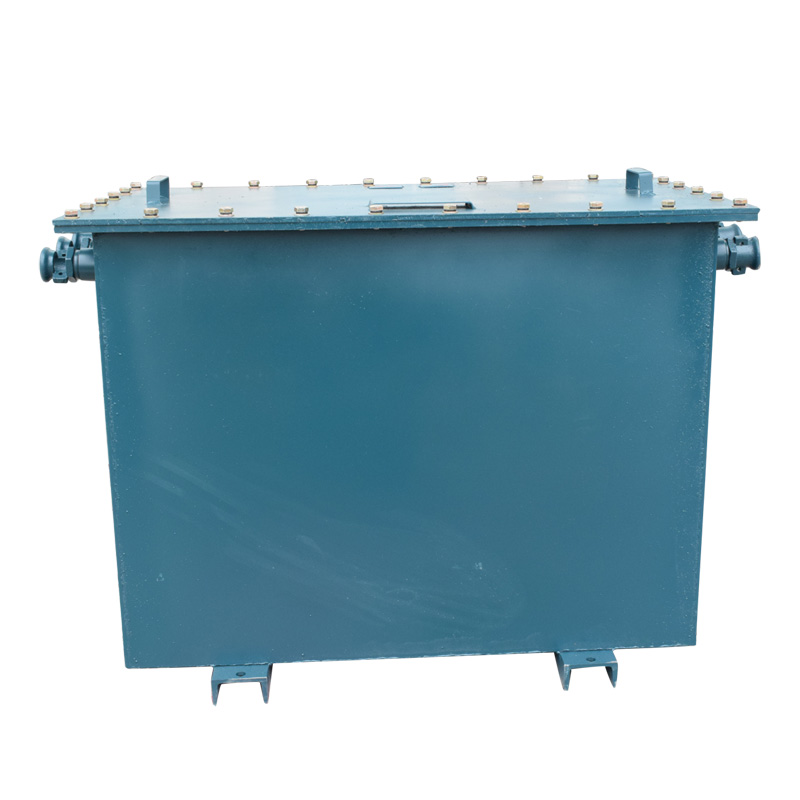

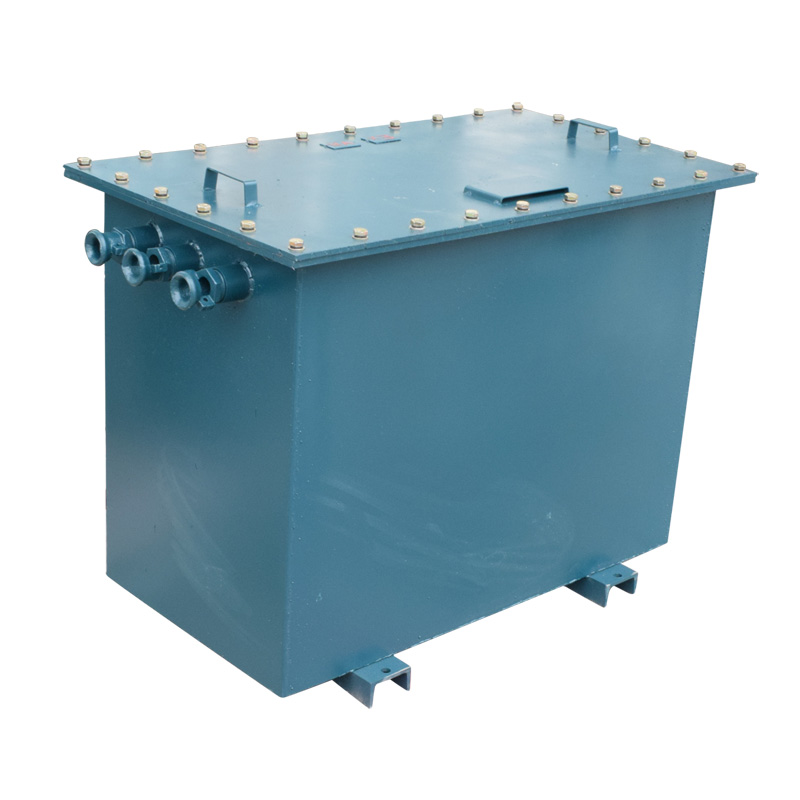

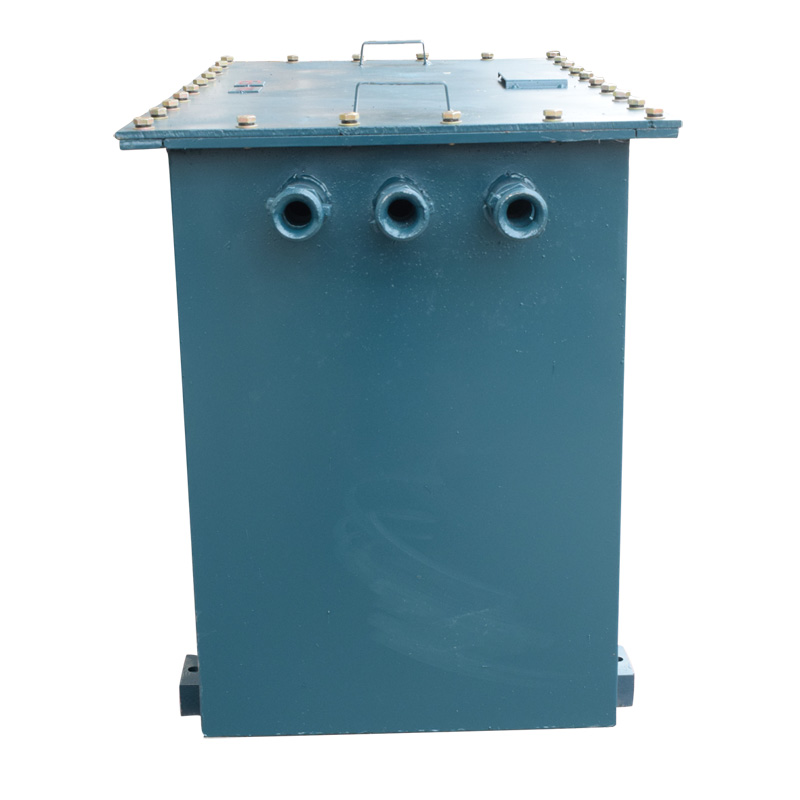

4、結構

1.箱殼系由鋼板焊接制成,箱殼可經受8個大氣壓力的波壓試驗,箱蓋與箱沿之間接觸面符合防滴水、撞擊要求。

2.箱蓋由鋼板制成,箱殼上有兩個電纜岀線套,岀線套風面放置橡膠墊圈,電纜穿過橡膠墊圈,旋緊岀線套后,可借橡膠墊圈壓緊電纜以確保密封,所選的電纜外徑必須與橡膠墊圈配合緊密,務必使電纜能被壓緊完全密封,以保證隔離性能。

3.高壓線圈可接成星形接法或三角形接法。改造時,需將變壓器與電源切斷,打開箱蓋,在器身接線板上進行,高壓接線板聯。

4.在箱殼內有接地用的螺栓,箱殼拖架上也焊有接地螺栓,均應妥為接地。

5.箱殼外面焊有拖架,供在水平位置使用拖動,在運輸或儲藏進可直立存放,以節省地位。

6.具有晶料取向低耗冷軋硅鋼片的鐵心及采用B級絕緣多層圓簡式線圈結構,空氣自冷式礦井內裝置。

5、定做變壓器需要提供哪些參數？

1.額定功率：輸出電壓×電流；

2.工作頻率：一般國內是220V/50Hz，可定做1000Hz以?xún)?nèi)

3.輸出電壓：工作的額定電壓和空載電壓

4.輸出電流：輸出額定工作電流或空載電流

5.外形尺寸：變壓器外形的長寬高

6.特殊要求：其他特殊要指溫升、效率、絕緣等級、電壓調整率、接線方式等。

7.場景用途：技術工程師在設計特種變壓器時，需要了解變壓器使用在什么行業及工作場景，才能針對性的設計出滿足用戶使用需求的變壓器，

百姓公司有20年特種變壓器設計及制造經驗，可免費提供技術支持。
