三相隔離變壓器
1、概述
三相隔離變壓器廣泛適用于交流50～60Hz電路中，如進口重要設備、精密機床、伺服電機、印刷機、機械電子設備、數控機床、火花機、醫療設備、整流裝置，照明等。常見的有輸入電壓660V、440V、400V、380V，輸出電壓380V、220V、200V等，變壓器的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置（一般為土5%）、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造；
2、使用條件
1、海拔高度不超過2000米。
2、環境溫度：-15℃~+45℃。
3、相對濕度：≤90%。
4、安裝場所應無嚴重影響變壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。
5、凡不符合上述使用條件的，應與我們協商確定，我們可根據用戶的要求定制。
3、主要參數
產品品牌：百姓
產品型號：SG-500VA~2000KVA
相數：三相
輸入電壓：三相660V、440V、400V、380V、220V
輸出電壓：三相380V、220V、200V
頻率：50Hz/60Hz
效率：95%
絕緣等級：F級、H級
聯接方式：星形、三角形
波形失真：無附加波形
絕緣電阻：≥50MΩ
溫升：60K
電氣強度：工頻正弦電壓3000V歷時1分鐘無擊穿及閃絡現象
過載能力：二倍的額定電流，維持1分鐘
環境溫度：－20℃~＋50℃
濕度：≤95%RH不結露
冷卻方式：干式自冷/風冷
工作場所：無腐蝕性氣體及導電粉塵
是否定制：可按用戶需要定做
4、產品特點
1、科學合理的設計，將電壓變動率控制在1~1.5%以內。
2、采用優質全新硅鋼片制造，有效減少鐵損，提高轉換效率。
3、采用高度耐溫優質線材繞制，降低變壓器自身?yè)p耗，并浸絕緣漆烘干。
4、采用H級絕緣材料，耐高溫DMD絕緣材料，提高了耐高壓強度、絕緣等級，延長使用壽命。
6、外觀設計美觀、新穎，功率密度大，體積小，空間使用率高。

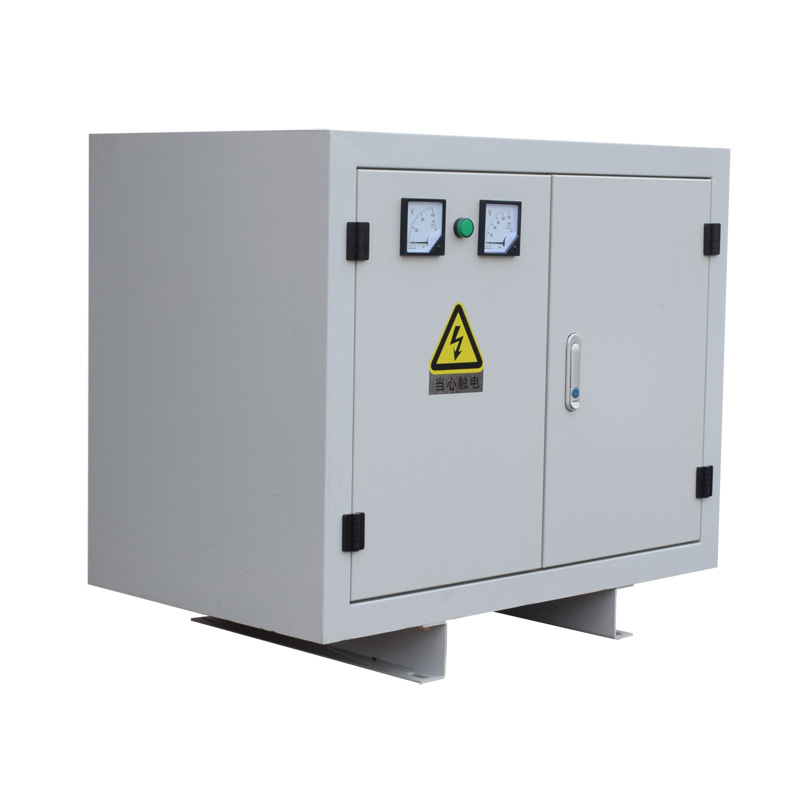

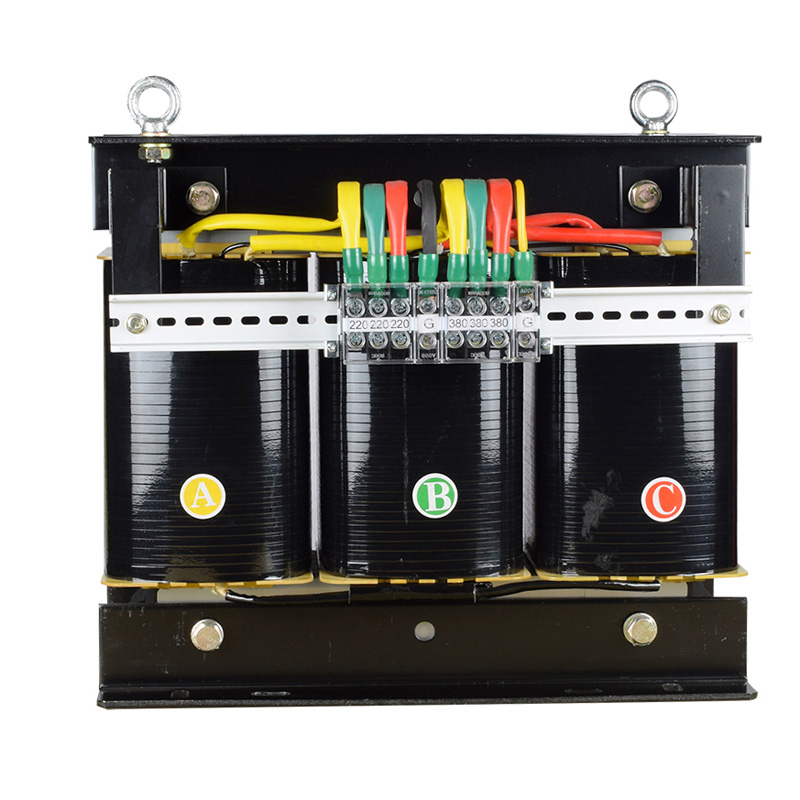

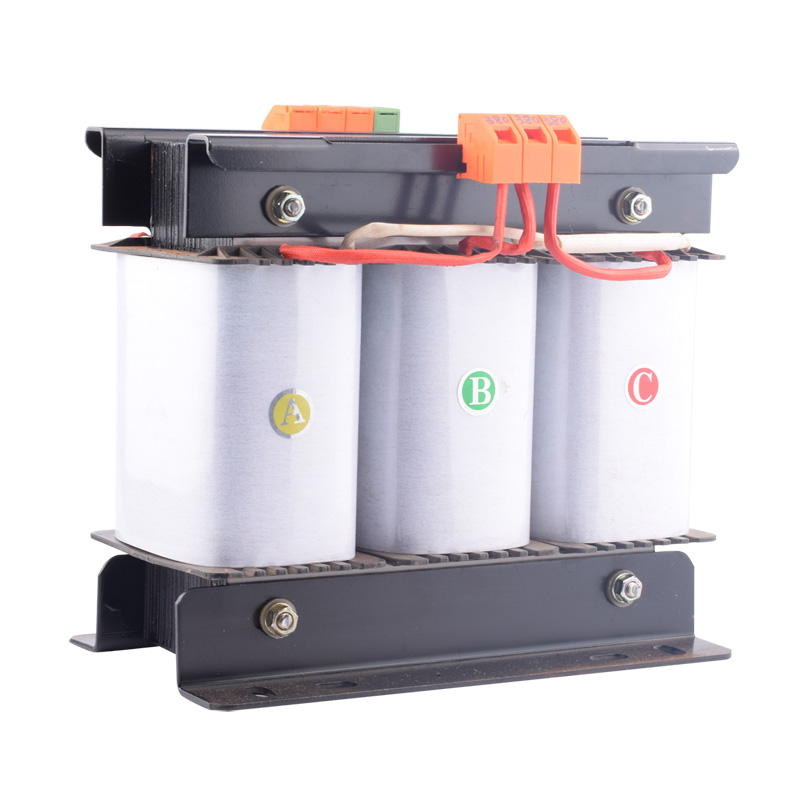

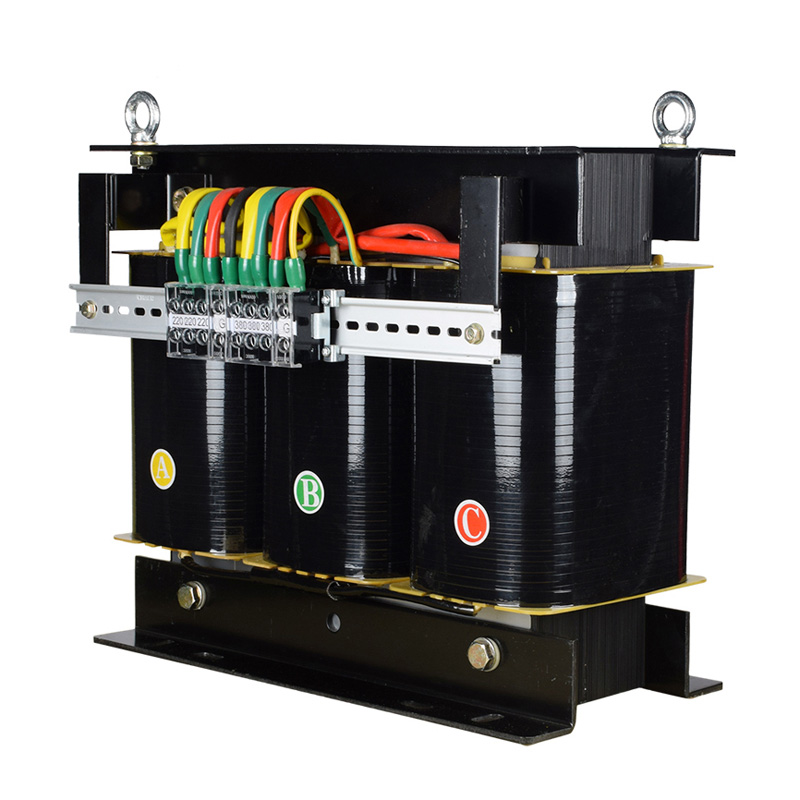

7、產品按結構分為開啟式和防護式兩種，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路，并采用風機散熱。必要時可按用戶要求增加電壓表,指示燈等。
5、產品型號外形及安裝尺寸
|
型號 |
外形尺寸(開啟式) |
安裝孔距 |
外形尺寸(防護式) |
重量（KG） |
|
B × D × E（MM） |
A × C（MM） |
B × D × E（MM） |
||
|
SG-1KVA |
200×150×210 |
180×120 |
310×280×300 |
10.8 |
|
SG-1.5KVA |
240×150×230 |
180×120 |
350×300×360 |
17 |
|
SG-2KVA |
240×160×230 |
180×150 |
350×300×360 |
19 |
|
SG-3KVA |
250×180×230 |
180×170 |
350×300×360 |
25 |
|
SG-4KVA |
300×180×280 |
220×180 |
400×350×410 |
29 |
|
SG-5KVA |
300×200×280 |
220×200 |
400×350×410 |
40 |
|
SG-7KVA |
380×200×350 |
280×180 |
500×400×480 |
46 |
|
SG-8KVA |
380×220×350 |
280×190 |
500×400×480 |
58 |
|
SG-10KVA |
380×240×350 |
280×220 |
500×400×480 |
60 |
|
SG-15KVA |
420×220×400 |
280×220 |
600×500×580 |
78 |
|
SG-20KVA |
420×240×410 |
280×260 |
600×500×580 |
110 |
|
SG-30KVA |
480×260×460 |
320×260 |
600×500×580 |
154 |
|
SG-40KVA |
530×320×500 |
320×280 |
750×600×720 |
180 |
|
SG-50KVA |
530×350×520 |
450×260 |
750×600×720 |
210 |
|
SG-80KVA |
630×400×580 |
450×280 |
850×650×820 |
290 |
|
SG-100KVA |
720×500×650 |
550×350 |
950×700×850 |
330 |
|
SG-200KVA |
850×550×700 |
600×400 |
1100×800×1000 |
480 |
|
SG-300KVA |
1000×650×800 |
680×420 |
1200×800×1100 |
550 |
5、定做變壓器需要提供哪些參數？
1.額定功率：輸出電壓×電流；
2.工作頻率：一般國內是220V/50Hz，可定做1000Hz以內
3.輸出電壓：工作的額定電壓和空載電壓
4.輸出電流：輸出額定工作電流或空載電流
5.外形尺寸：變壓器外形的長寬高
6.特殊要求：其他特殊要指溫升、效率、絕緣等級、電壓調整率、接線方式等。
7.場景用途：技術工程師在設計特種變壓器時，需要了解變壓器使用在什么行業及工作場景，才能針對性的設計出滿足用戶使用需求的變壓器，
