接觸式調壓器
1、概述
TDGC2、TDGC2J、TSGC2、TSGC2J系列單相/三相接觸式調壓器一般都制成自冷、干式。是一種電壓可連續調節的自耦變壓器，其鐵心為環形，線圈部分表面磨去絕緣層而成光滑平面，用電化石墨做成的電刷與它相接觸，電刷可借手輪（可加裝電機為電動調壓）在導線表面旋轉滑動，從而改變輸出電壓。具有外形美觀、 波形不失真、體積小、重量輕、效率高、使用方便、 運行可靠等特點，基性能更為優越。可廣泛用于工業（如汽車、玻璃、電爐化工、機械設備、治金、儀器儀表、機電制造輕工等）、節能照明、航空電源調壓、科學實驗、公用設備、家用電器中，以實現調壓、控溫、調速、調光及功率控制等目的，是一種理想的交流調壓電源。

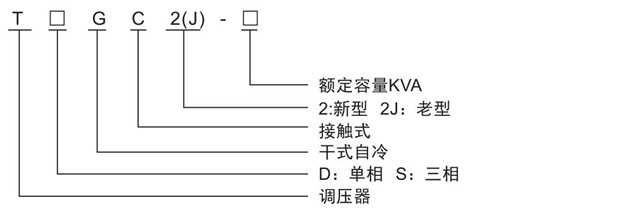

2、型號及其含義
3、使用環境
1. 周圍溫度為-5C~+40℃
2. 海拔高度不超過2000米;
3. 周圍空氣最大相對濕度90%(溫度為+25C時)
4. 電源電壓波形為正弦波或近似于正弦波;
5. 無蒸氣、化學性沉積、導電粉塵、污垢污垢及其它爆炸性和腐蝕性氣體
6. 無嚴重的振動和顛簸;
4、主要技術參數
|
品牌 |
百姓 |
|
輸入電壓 |
單相220V 三相四線380V |
|
輸出電壓 |
單相0-250V（300V）三相0-430V（500V）可定制 |
|
工作頻率 |
50/60Hz |
|
效率 |
＞90% |
|
波形失真 |
無附加波形 |
|
溫升 |
小于60K |
|
抗電強度 |
2000V/min |
|
絕緣電阻 |
單相＞5MΩ三相＞2MΩ |
|
執行標準 |
JB/T10091-1999 |
注：調壓器允許短時間超過額定輸出電流值，但不能超過以下規定
|
超過額定電流值（%） |
不允許超過（分鐘） |
|
20 |
60 |
|
40 |
30 |
|
60 |
6 |
4、安裝使用與維護

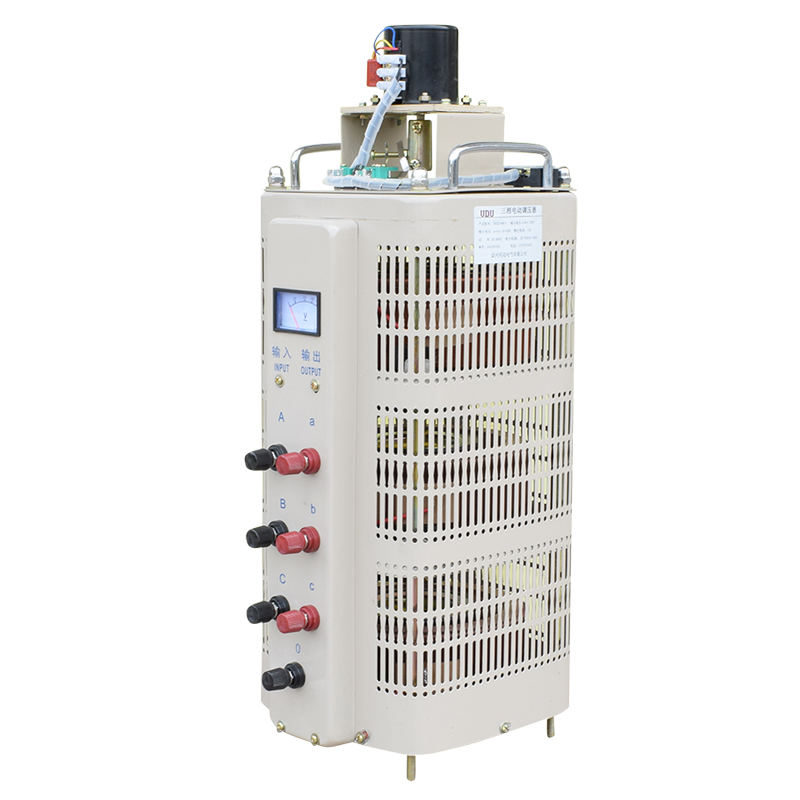

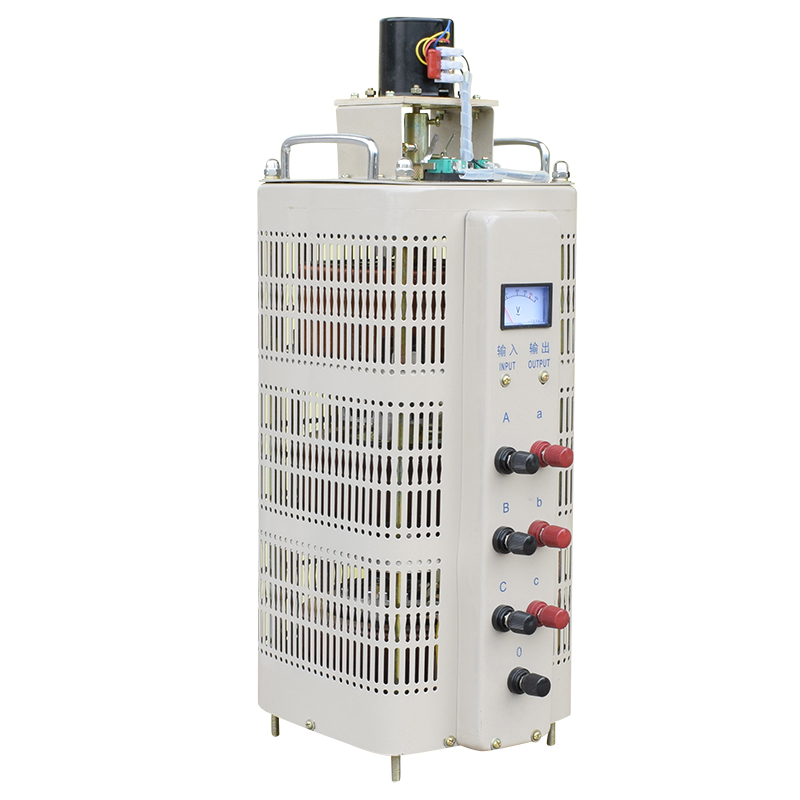

1.調壓器分單相調壓器、三相調壓器，單相調壓器A、X接線柱為輸入端，a、x接線柱為輸出端；三相調壓器A、B、C接線柱為輸入端，a、b、c接線柱為輸出端，O接線柱為星形中性點。
2.新安裝或長期不用的調壓器，運行前須用500V兆歐時才可安全使用，否則應進行熱烘處理。熱烘處理方法一般可取帶電干燥法或送烘房干燥，干燥后應檢查各緊固件是否松動，如有松動應加以緊固。
3.電源電壓應符合同邁調壓器銘牌上的輸入電壓
4.調壓器必須良好接地,以保證安全;
5.調壓器不準并聯使用；
6.使用時應經常注意輸岀電流不超過額定值,否則易使調壓器壽命降低,甚至燒毀;
7.使用時應緩慢均勻地旋轉手輪（電機）,以免引起電刷損壞或產生火花;
8.應經常檢查調壓器的使用情況,如發現電刷磨損過多、缺損、應及時損換同種規格的電刷,并用零號砂紙墊在電刷下面轉動手輪數次,使電刷底面磨平,接觸良好,方可使用;
9.線圈與電刷接觸的表面,應經常保持清潔,否則易加大火花而燒壞線圈表面。如發現線圈表面燒有黑色斑點,可用棉紗沾酒精擦去,直到表面斑點除去為止;
10.從電源接至調壓器,調壓器接到負載的導線和導線端子應接觸良好并能通過調壓器額定電流;
11.搬動調壓器時不得用手輪（電機）,而應用提手或?qū)⒄麄€產品提起移動
12.調壓器需要橫裝大面板上或立裝在其它底座上時可利用調壓器底座的安裝孔加以固定;
13.調壓器經常保護清潔不允許有水滴,油污等落入調壓器內部,調壓器須定期停電除去內部積聚的塵埃
5、型號與規格
|
相數 |
型號 |
額定容量（KVA） |
額定輸出電流（A） |
額定輸入電壓（V） |
輸出電壓范圍（V） |
產品尺寸 （長×寬×高） |
|
單相新款 |
TDGC2 |
0.2 |
0.8 |
220 |
0-300 0-250 默認電壓0-250V |
120×110×120 |
|
0.5 |
2 |
130×150×140 |
||||
|
1 |
4 |
175×200×170 |
||||
|
2 |
8 |
170×200×170 |
||||
|
3 |
12 |
200×230×200 |
||||
|
5 |
20 |
240×270×260 |
||||
|
7 |
28 |
270×270×260 |
||||
|
10 |
40 |
240×270×420 |
||||
|
15 |
60 |
240×320×560 |
||||
|
20 |
80 |
240×320×770 |
||||
|
30 |
120 |
240×320×1550 |
||||
|
單相老款 |
TDGC2J |
0.5 |
2 |
220 380 |
0-250 0-300 0-400 0-450 默認電壓0-250V |
140×160×200 |
|
1 |
4 |
170×210×230 |
||||
|
2 |
8 |
250×250×230 |
||||
|
3 |
12 |
240×210×230 |
||||
|
5 |
20 |
350×380×270 |
||||
|
7 |
28 |
350×380×270 |
||||
|
10 |
40 |
350×430×430 |
||||
|
15 |
60 |
350×430×590 |
||||
|
20 |
80 |
350×430×590 |
||||
|
30 |
120 |
350×430×1100 |
||||
|
40 |
160 |
350×430×1100 |
||||
|
50 |
200 |
350×430×1100 |
||||
|
三相新款 |
TSGC2 |
1.5 |
2 |
380V |
0-430 |
130×150×330 |
|
3 |
4 |
180×220×440 |
||||
|
6 |
8 |
180×220×480 |
||||
|
9 |
12 |
210×240×490 |
||||
|
15 |
20 |
240×320×580 |
||||
|
20 |
26 |
240×320×280 |
||||
|
30 |
40 |
240×320×1080 |
||||
|
三相老款 |
TSGC2J |
15 |
20 |
380V |
0-430 0-450 0-500 |
340×400×580 |
|
20 |
26 |
340×400×580 |
||||
|
30 |
40 |
340×440×850 |
||||
|
40 |
54 |
340×420×1140 |
||||
|
50 |
67 |
350×450×1140 |
||||
|
60 |
80 |
350×450×1140 |
||||
|
80 |
107 |
350×450×1140 |
注：以上單相額定輸出電流按0-250V計算，三相額定輸出電流按0-430V計算，其他特殊電壓可按用戶需要定做，調壓方式為手動或電動。
