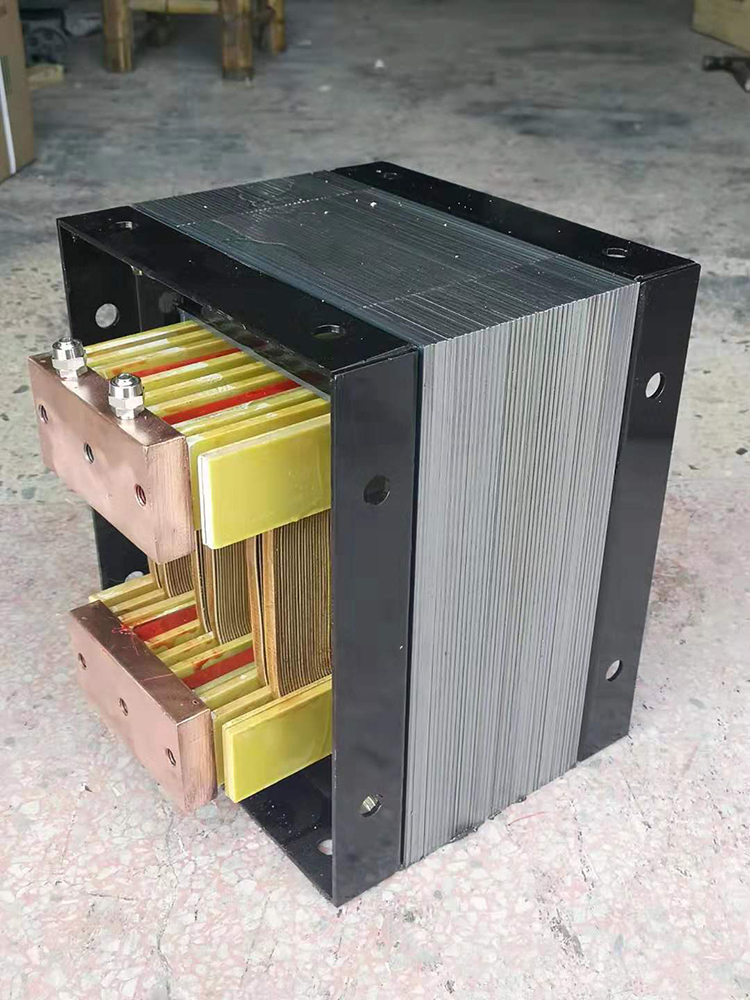

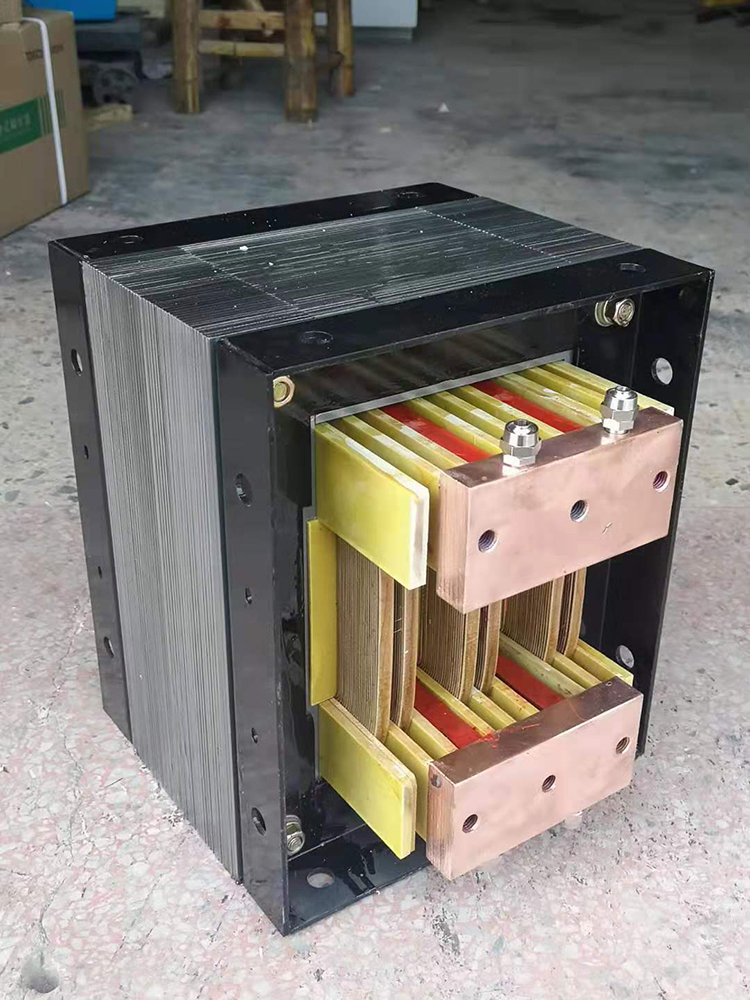

60KVA水冷式玻璃纖維拉絲漏板變壓器

2.2.4額定參數

漏板變壓器形式及容量：水冷式60KVA

工頻：50Hz

初級電壓：400V

次級電壓四檔輸出：5.63V、 6.15V、 6.56V、 7.14V

絕緣等級：H

冷卻水流量：在壓差0.15MPa下，水流量不低于14升/分鐘。

2.2.5技術要求

（1）使用環境：60℃

（2）電氣接線螺栓均采用銅螺栓，銅排連接面需加工Ra1.6并鍍銀δ20μm，所有銅材的純度必須達到99.8%以上。

（3）鐵芯采用優質硅鋼片。

（4）變壓器次級銅排連接螺紋孔位要滿足以下要求：

位置公差不超過±0.1mm，螺紋孔順暢不得有卡滯現象。變壓器連接引出端長度必須保持水平一致，連接螺紋孔中心高度必須保持一致，每臺具有互換性。

（5）變壓器外殼304不銹鋼，鋁合金框架，有足夠的強度，并且外形美觀。銘牌放置應便于檢查維護，銘牌內容除包含基本參數外，還應標明輸入側接線柱的含義。

（6）同種規格型號的變壓器要求阻抗一致。

（7）變壓器吊鉤需鍍鋅處理。

（8）變壓器進、出水口連接倒刺要求可拆卸，長時間使用不能出現松動泄漏。每臺變壓器配兩個倒刺，另外再多配10%的倒刺作備件。倒刺材質黃銅H62，倒刺尺寸按用戶要求（用戶配裝內徑Φ10.5橡膠軟管）。

（9）其它事宜必須符合國家標準和有關規范制作及實驗。

2.2.6出廠實驗

（1）電壓比的校定

（2）直流電阻及阻抗測量

（3）空載損耗及空載電流測量

（4）交流耐壓實驗

（5）噪聲測量

（6）1MPa水系統檢漏試驗
